Тепловой пункт для нефтяного месторождения
Блочный тепловой пункт (БТП) предназначен для нагрева теплофикационной воды промежуточного контура теплообменников подогрева нефти для нефтяного месторождения в районе Крайнего Севера.
Тепловой пункт оснащен всеми необходимыми системами жизнеобеспечения (вентиляция, отопление, электроснабжение, освещение, охранно-пожарная сигнализация), поставлен в готовых транспортируемых модулях, которые были смонтированы на объекте в единый блок-бокс.
БТП сертифицировано как единое изделие, поставлено в комплекте с паспортом и руководством по эксплуатации, включающими в себя декларации соответствия по ТР ТС 010/2011, ТР ТС 020/2011, ТР ТС 032/2013.
Год реализации: 2024
Объем выполненных работ: Разработка документации, изготовление и поставка оборудования
Поставленное оборудование: Блочный тепловой пункт в блок-боксе
Отрасль: Нефть и газ
Поставленная задача
- Размещение БТП в условиях Крайнего Севера на взрывопожароопасной территории месторождения;
- Высокая тепловая мощность – 40 МВт;
- Греющий теплоноситель от трех источников теплоты с различными параметрами среды;
- Обеспечение высокой надежности системы;
- Поставка в виде готовых транспортируемых блок-модулей со сборкой на Объекте
Решение Машимпэкс
РАЗМЕЩЕНИЕ БТП В УСЛОВИЯХ КРАЙНЕГО СЕВЕРА ВО ВЗРЫВОПОЖАРООПАСНОЙ ЗОНЕ
Блок-бокс, установленный в проектное положение, выполнен в климатическом исполнении УХЛ1.
Для предотвращения проникновения наружного воздуха из взрывоопасной зоны месторождения внутрь БТП в системе механической приточной вентиляции предусмотрена воздухозаборная труба Н=15 м.
ВЫСОКАЯ ТЕПЛОВАЯ МОЩНОСТЬ

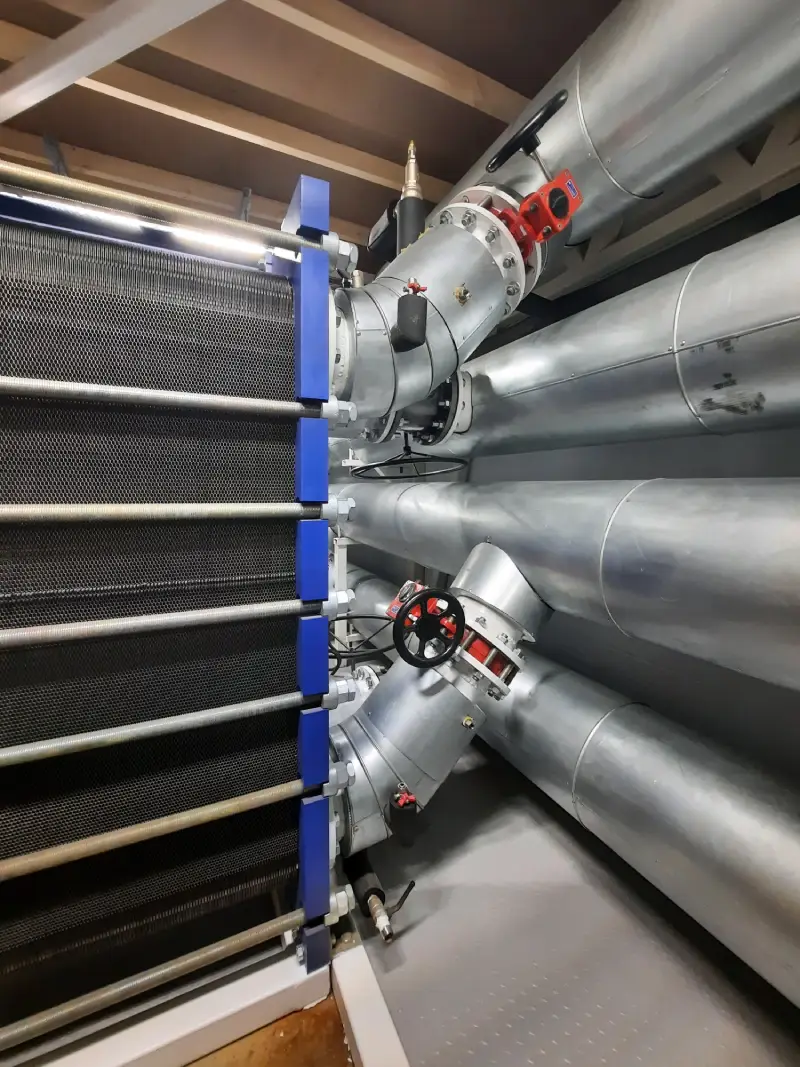

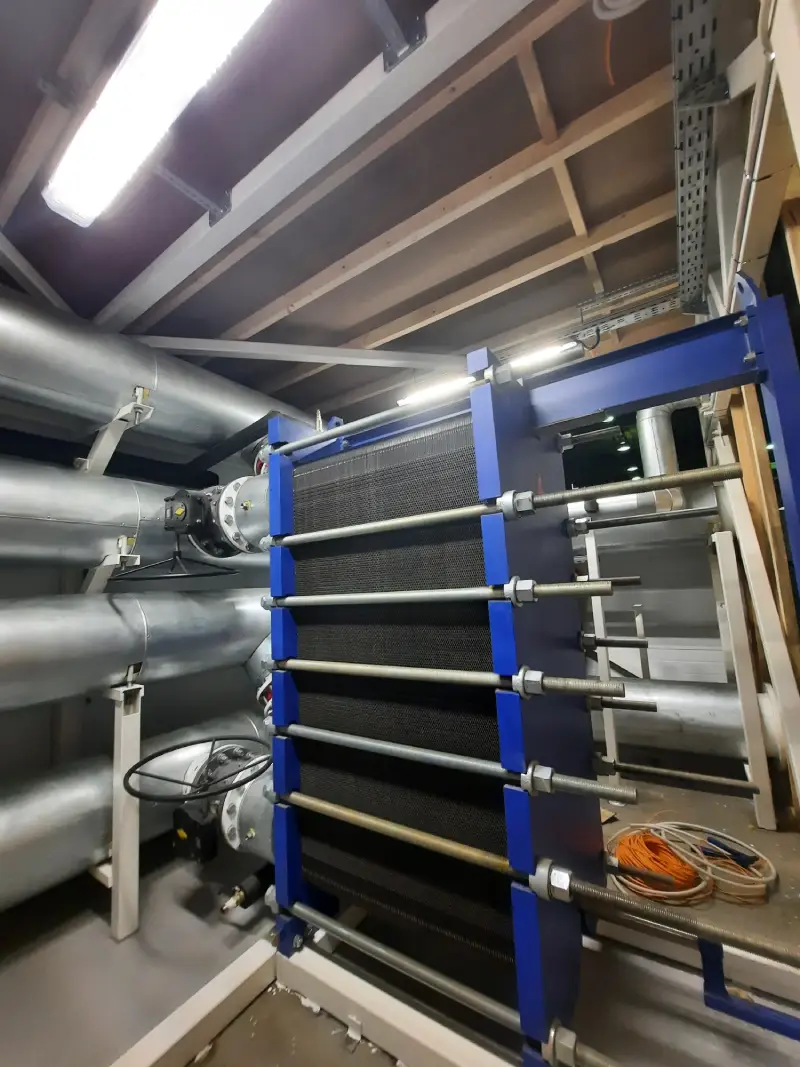

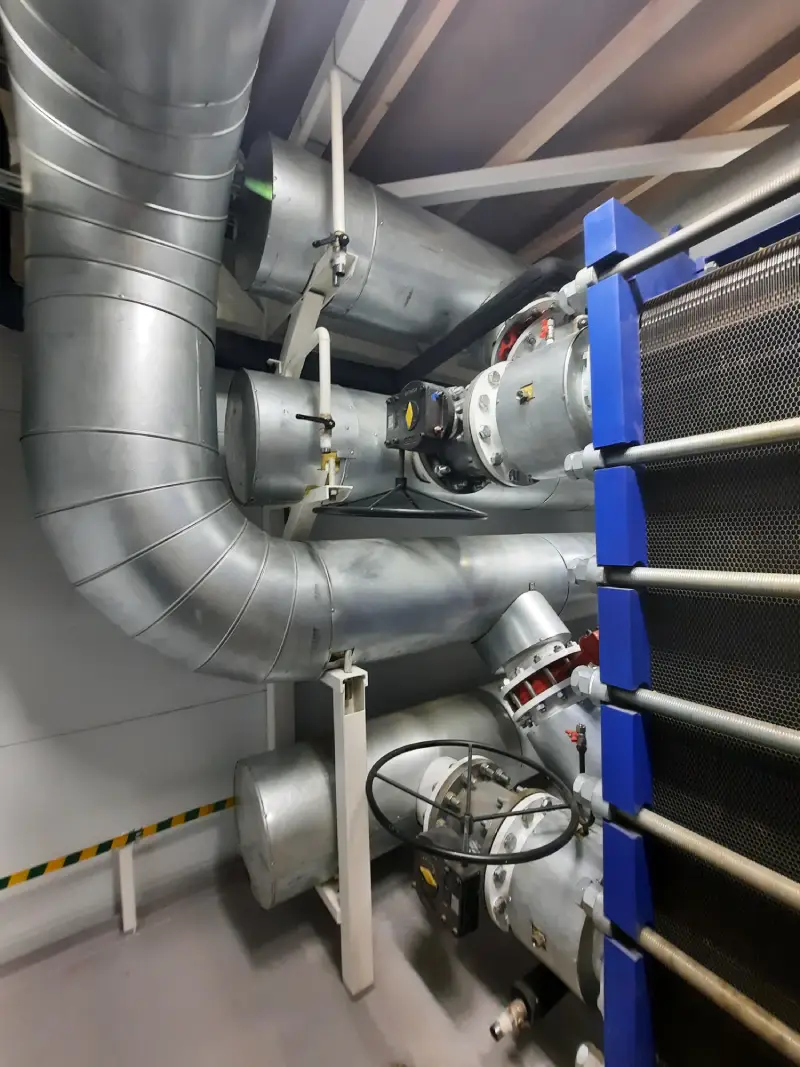

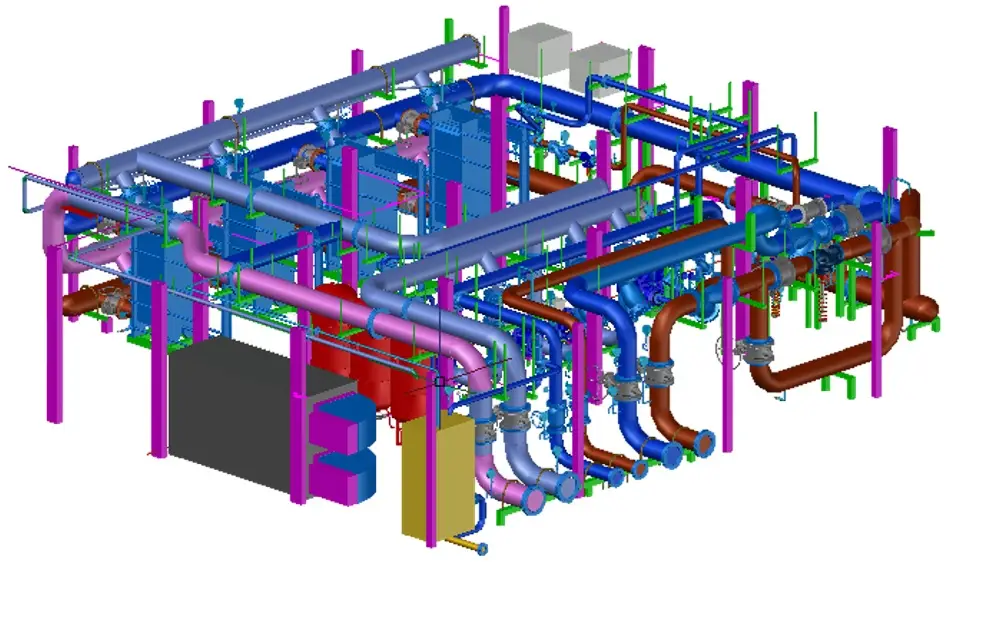

Для обеспечения требуемых параметров предусмотрены 4 разборных пластинчатых теплообменника (РПТО) NT250.
ГОТОВОЕ РЕШЕНИЕ
Полностью комплектное заводское изделие, изготовленное и испытанное на заводе-изготовителе в соответствии с согласованной технической документацией, монтируемое в проектное положение на объекте из транспортабельных блок-модулей.
Сборка в проектное положение и настройка оборудования производится под руководством шеф-инженеров в рамках ШМР (шеф-монтажных работ) и ШНР (шеф-наладочных работ), включенных в объем поставки.
ГРЕЮЩИЙ ТЕПЛОНОСИТЕЛЬ ОТ ТРЕХ ИСТОЧНИКОВ ТЕПЛОТЫ С РАЗЛИЧНЫМИ ПАРАМЕТРАМИ СРЕДЫ
На каждом вводе греющего теплоносителя предусмотрены технические решения для стабилизации гидравлического режима.
ОБЕСПЕЧЕНИЕ ВЫСОКОЙ НАДЕЖНОСТИ СИСТЕМЫ
Для повышения надежности системы было предусмотрено:
- резервирование основных элементов системы: теплообменного, насосного, вентиляционного оборудования, байпасные линии на системе теплоснабжения;
- автоматический контроль состояния технологического оборудования, температурного режима в помещении ЦТП, заданных параметров теплоносителя на выходе. Средства контроля и безопасности в соответствии с НТД.;
- охранно-пожарная сигнализация, несущие конструкции с нормируемым пределом огнестойкости;
- ЗИП на период эксплуатации в объеме поставки.
Общая информация
Параметр | Значение |
|---|---|
Тепловая мощность | 40 МВт |
Габариты | 14000х12200х4760(h)мм |
Схема подключения | Независимая |
Разборные пластинчатые теплообменники | NT250 (Машимпэкс) – 4 шт. (2 шт.-рабочих, 2 шт.-резервных) |
Циркуляционный насосы | NSCS (Lovara), 55 кВт– 3 шт. (2 шт.-рабочих, 2 шт.-резервных) |
Повысительные насосы | NSCS (Lovara), 15 кВт– 2 шт. (1 шт.-рабочий, 1 шт.-резервный) |
Технические характеристики
Параметр | Греющий теплоноситель | Нагреваемый теплоноситель |
|---|---|---|
Среда | Вода | Вода |
Температура и давление на входе | Источник 1:150(110) °С/ 0,8 (0,6) МПа Источник 2: 150(130) °С/ 0,87 МПа Источник 3: 150(130) °С/ 0,96 МПа | 51°С/ 0,3 МПа 51°С/ 0,3 МПа 51°С/ 0,3 МПа |
Температура и давление на выходе | Источник 1: 70°С/ 0,5 (0,4) МПа Источник 2: 70°С/ 0,43 МПа Источник 3: 70°С/ 1,00 МПа | 105°С/ 0,8 МПа 105°С/ 0,8 МПа 105°С/ 0,8 МПа |
Расход | 383 (758) т/ч | 558 т/ч |
Диаметр | Источник 1: Ду 300 Источник 2: Ду 200 Источник 3: Ду 100 | Ду 350 Ду 350 Ду 350 |
