Тепловой пункт для филармонии
Для объекта регионального значения в районе Крайнего Севера выполнены проектирование, изготовление и поставка 2-х блочных индивидуальных тепловых пунктов. Объем поставки составил 9 блоков различного назначения с комплектной автоматикой:
- Блок узла ввода и учета
- Блок системы отопления
- Блок системы теплого пола
- Блок гребенок теплого пола
- Блок коллектора системы отопления
- Блоки системы вентиляции (2 шт.)
- Блок системы ГВС
- Блок коллектора системы ГВС.
БИТП предназначен для беспрерывного теплоснабжения (II категория надежности), его тепловая мощность составляет 8,5 МВт, реализована независимая схема подключения.
Год реализации: 2026
Объем выполненных работ: Проектирование, изготовление, и поставка оборудования
Поставленное оборудование: Блочные индивидуальные тепловые пункты (9 блоков с комплектной автоматикой)
Отрасль: ОВиК
Поставленная задача
- Поставка БИТП под ключ
- Поставка БИТП 2-мя партиями в кратчайшие сроки: 1-я партия – паромная переправа, 2-я партия ледовая переправа.
- Разработка проекта стадии Р раздела ТМ, АТМ в Autodesk Revit
- Обеспечение высокой надежности системы
Решение Машимпэкс
ПОСТАВКА БИТП ПОД КЛЮЧ

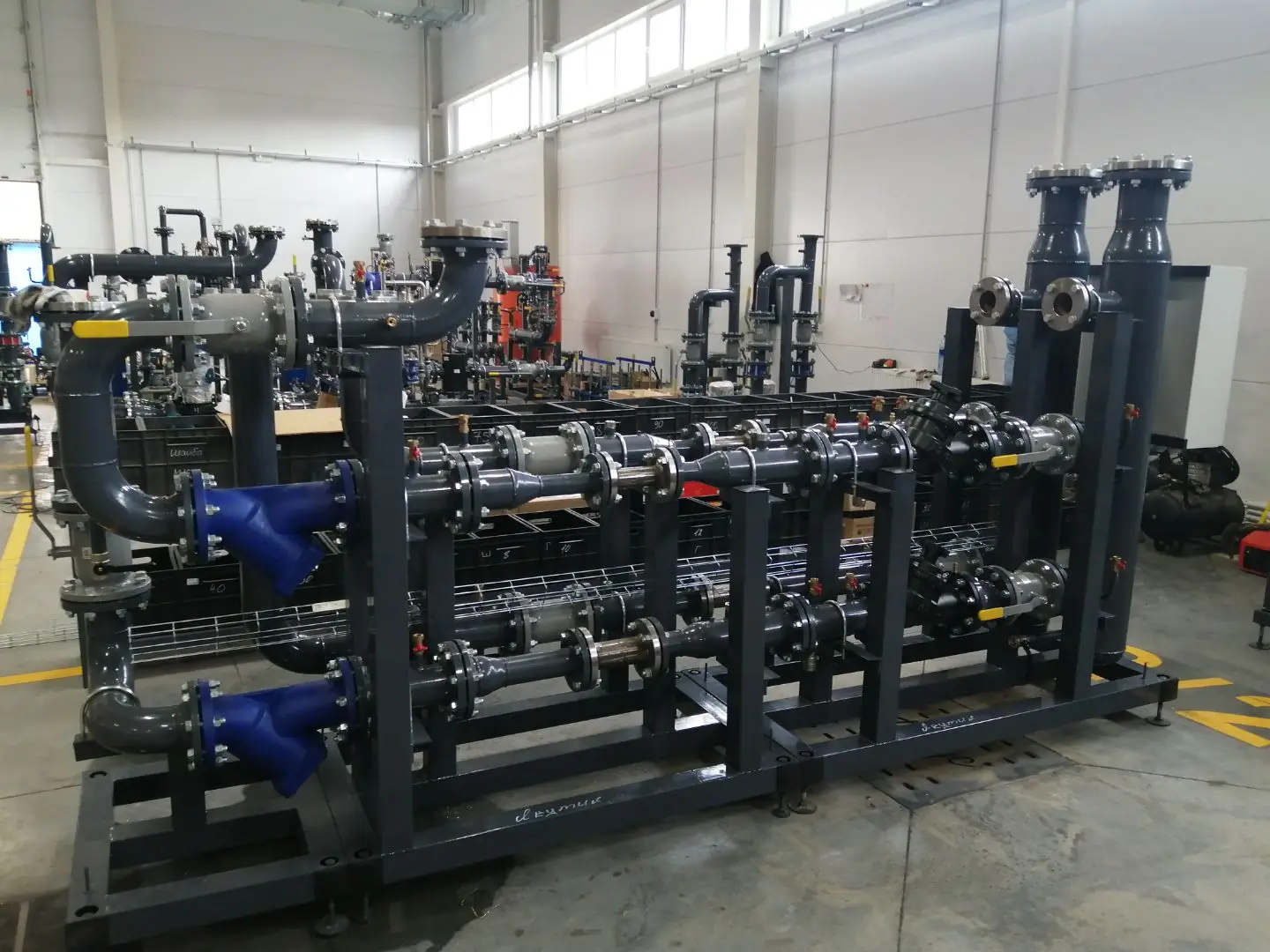

Полностью комплектное заводское изделие, изготовленное и испытанное на заводе-изготовителе в соответствии с согласованной технической документацией, монтируемое в проектное положение на объекте.
БТП сертифицировано как единое изделие, поставляется в комплекте с паспортом и РЭ, включающий в себя декларации соответствия по ТР ТС 010/2011, ТР ТС 020/2011, ТР ТС 032/2013
ПОСТАВКА БИТП ДВУМЯ ПАРТИЯМИ
Разбивка по партиям осуществлялась с учетом общего графика строительства по потребностям заказчика. Каждая партия была упакована на заводе в соответствии с требованиями к упаковке для каждого типа транспорта.

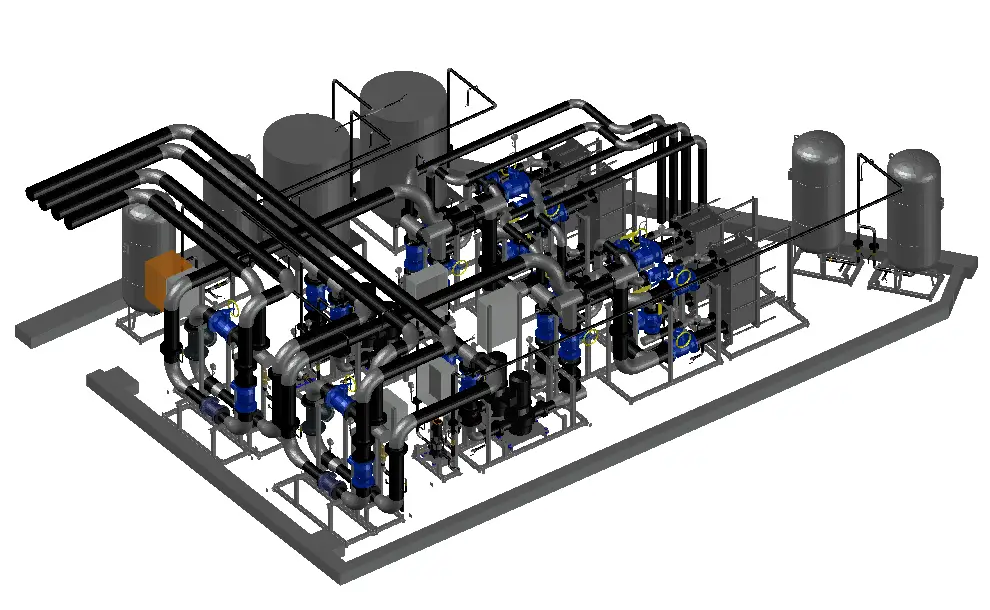

РАЗРАБОТКА ПРОЕКТА СТАДИИ Р РАЗДЕЛА ТМ, АТМ в Autodesk Revit
Корректная интеграция БТП в общий проект, оперативное согласование со смежными разделами проекта.
ОБЕСПЕЧЕНИЕ ВЫСОКОЙ НАДЕЖНОСТИ СИСТЕМЫ
Для повышения надежности системы было предусмотрено:

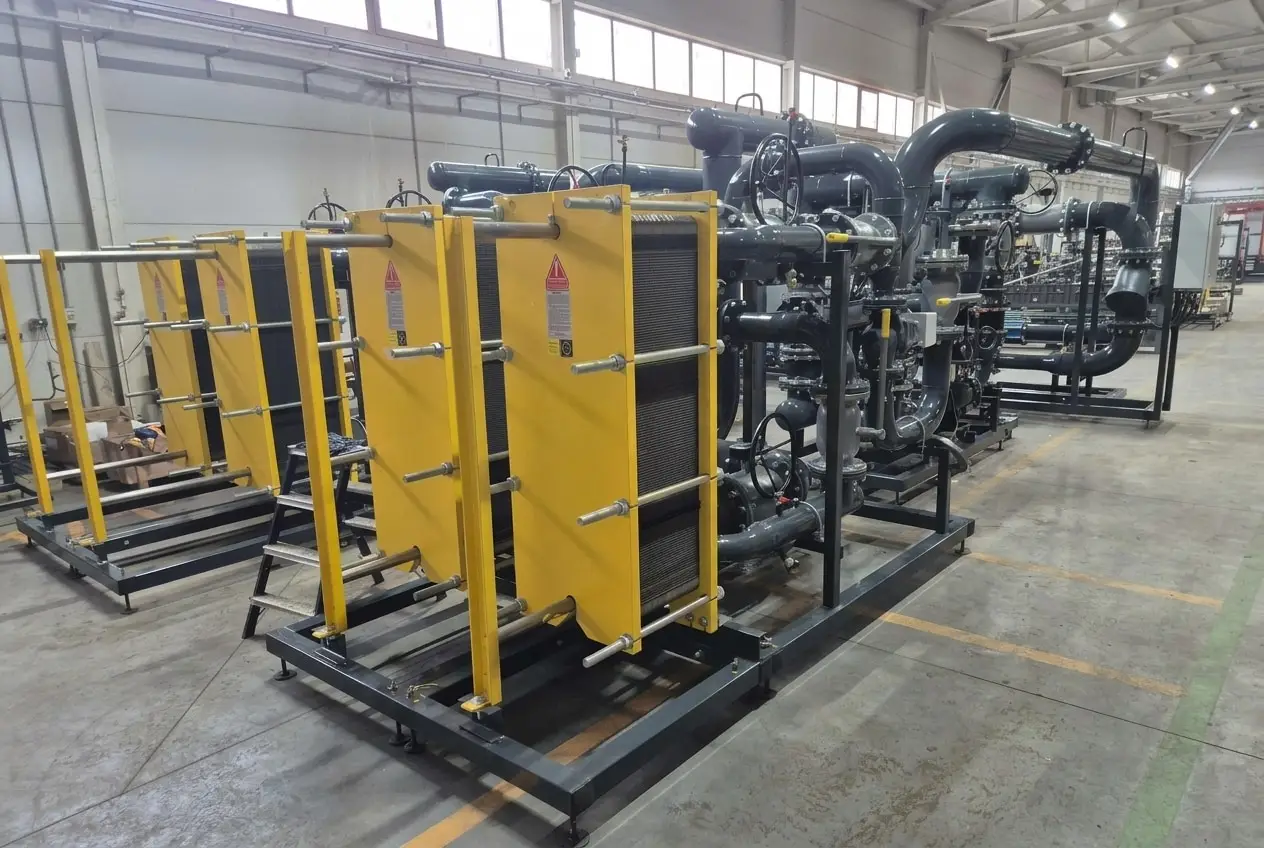

- резервирование основных элементов системы: теплообменного, насосного;
- автоматический контроль состояния технологического оборудования, заданных параметров теплоносителя на выходе.
Средства контроля и безопасности в соответствии с НТД.
Общая информация
Параметр | Значение |
|---|---|
Тепловая мощность | 8,5 МВт |
Габариты | С учетом планировочных решений помещения |
Схема подключения | Независимая |
Состав блоков в поставке | Блок узла ввода и учета Блок системы отопления Блок системы теплого пола Блок гребенок теплого пола Блок коллектора системы отопления Блоки системы вентиляции (2шт) Блок системы ГВС Блок коллектора системы ГВС |
Технические характеристики
Параметр | Греющий теплоноситель | Нагреваемый теплоноситель |
|---|---|---|
Среда | Вода | Вода/Пропиленгликоль 45% для блоков вентиляции |
Температура и давление на входе | 145 °С/ 0,61 МПа | 65°С/ 0,35 Мпа – блок отопления 70°С/ 0,34 Мпа – блоки вентиляции 5°С/ 0,69 Мпа – блок ГВС |
Температура и давление на выходе | 70°С/ 0,46 МПа | 90°С/ 0,5 Мпа - блок отопления 95°С/ 0,47 Мпа – блоки вентиляции 65°С/ 0,64 Мпа – блок ГВС |
Расход | 103 т/ч | 303 т/ч |
