АВО для завода по производству СПГ
В рамках выполнения заказа выполнены проектирование, изготовление и поставка трех комплектов аппаратов воздушного охлаждения (АВО). Из них два комплекта предназначены для охлаждения газа регенерации, один — для системы охлаждения горячего масла.

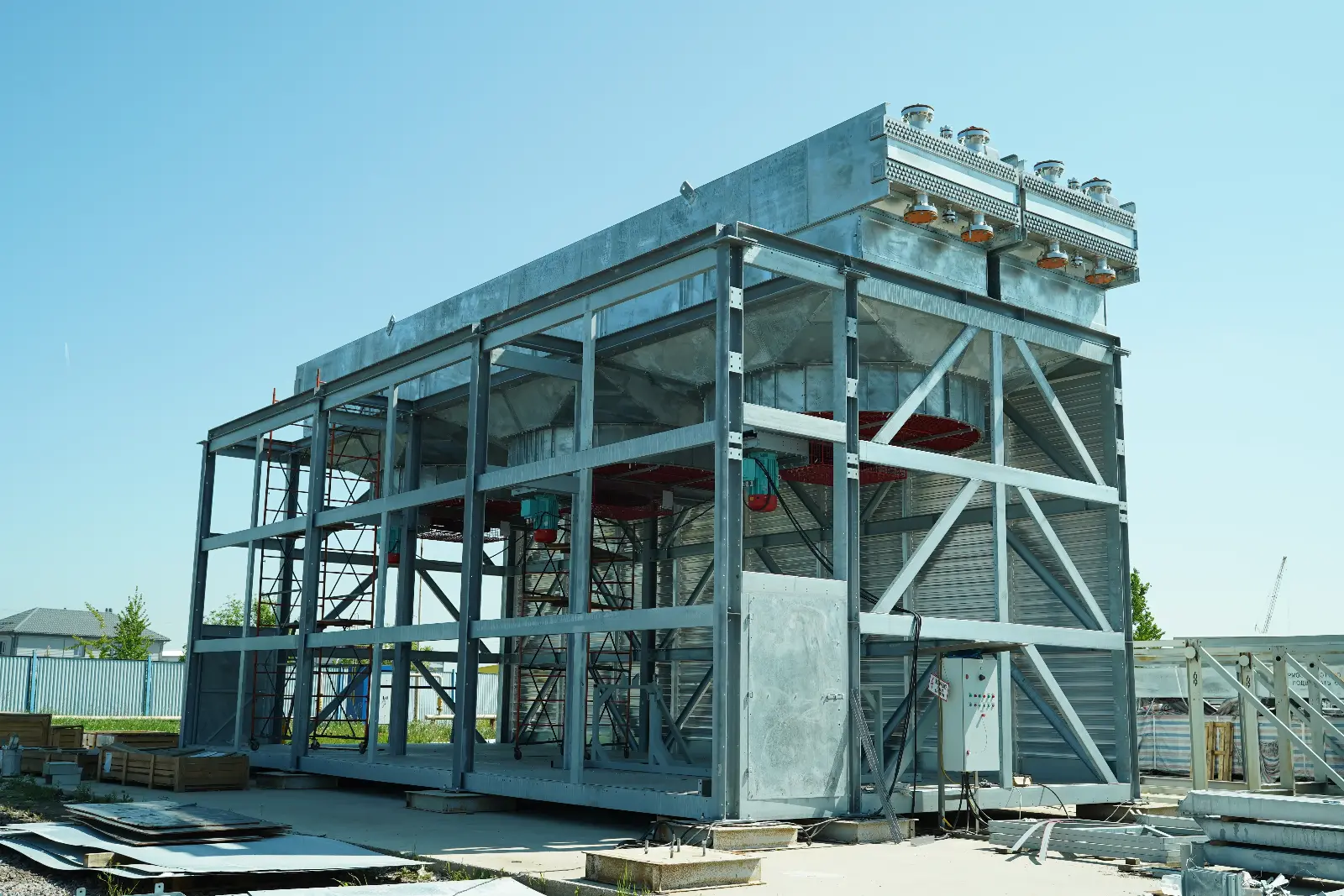

Все аппараты поставлены в комплекте с опорными металлоконструкциями, жалюзийными устройствами, системой рециркуляции воздуха, передвижными площадками обслуживания двигателей, кабельной продукцией и монтажными приспособлениями, необходимыми для монтажа и проведения пусконаладочных работ.

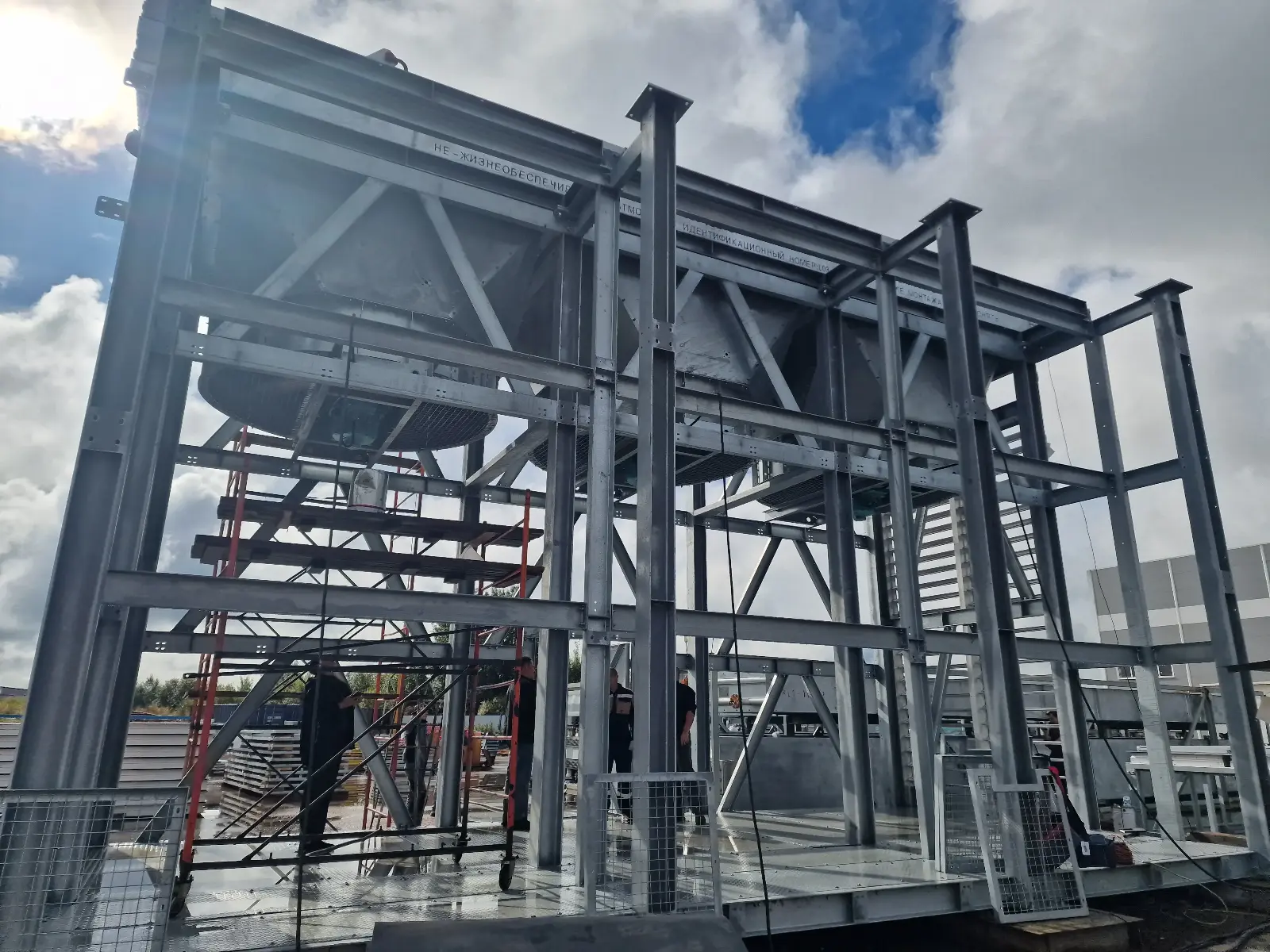

Перед поставкой была проведена контрольная сборка АВО и испытания, включая испытания вентиляторных узлов с прямой и ременной передачей, испытания жалюзийных устройств как при ручном управлении, так и при управлении от пневмопривода.
Управление проектом и взаимодействие с заказчиком на всех этапах осуществляла рабочая проектная группа, в том числе, согласование документации с тремя компаниями на стороне заказчика, контроль поставок комплектующих и организацию контроля изготовления.
Год реализации: 2025
Объем выполненных работ: Проектирование, изготовление, контроль за изготовлением, контрольная сборка, испытания, доставка до Заказчика
Поставленное оборудование: Аппараты воздушного охлаждения, 3 комплекта
Отрасль: Нефть и газ
Объект: Газоперерабатывающий комплекс, производство сжиженного природного газа
Поставленная задача
Обеспечение требованиям технического задания, в том числе:
- Гарантированная работоспособность на нескольких режимах
- Высокая расчетная температура продукта с применением оребрения по типу G
- Минимально возможные массогабаритные характеристики комплекта АВО.
- Минимизация количества монтажных узлов (в том числе вентиляторных узлов за счет больших диаметров вентиляторов)
- Соответствие стандартам РФ и международным стандартам
Решение Машимпэкс
ТЕПЛООБМЕННЫЕ СЕКЦИИ
В аппаратах для газа регенерации применены секции с длиной трубок 16 метров, в масляном — 10 метров. Увеличенная длина трубок позволилот оптимизировать количество комплектующих и металлоемкость аппаратов и обеспечить высокую эффективность теплосъема при сохранении надежности конструкции.
СИСТЕМА ПРИВОДА

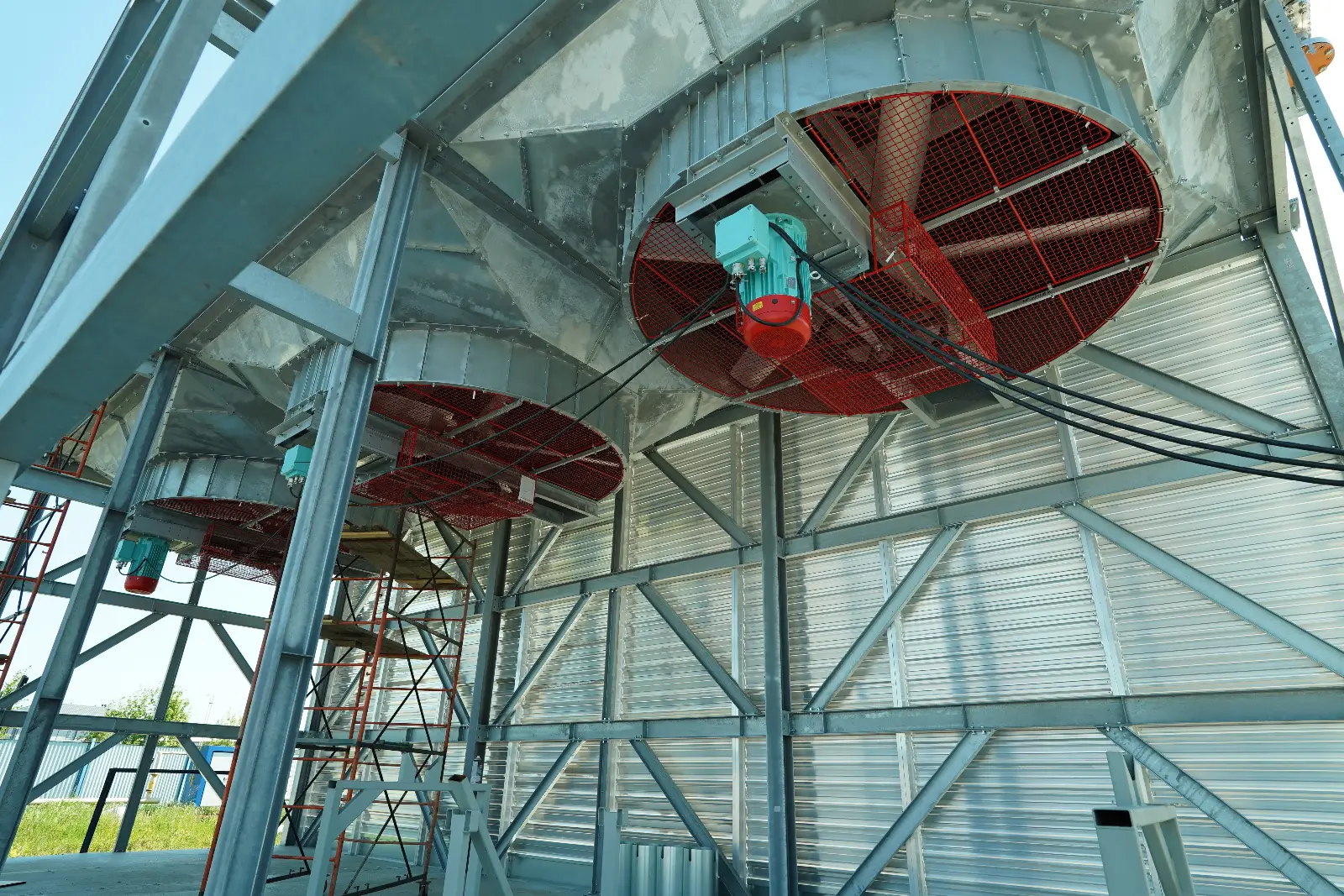

Конструктивное исполнение приводов дифференцировано в зависимости от назначения аппарата. На АВО для газа регенерации, рассчитанных на давление 11 МПа, установлена клинно-ременная система привода вентиляторов; на аппарате для горячего масла применен прямой привод. Управление электродвигателями в обоих случаях осуществляется посредством частотных преобразователей, что обеспечивает плавное регулирование производительности и энергоэффективность. Всего три вентиляторных узла нагнетают воздух на две теплообменные секции с длиной трубы 16 метров.
СИСТЕМА ВНЕШНЕЙ РЕЦИРКУЛЯЦИИ
Для работы в условиях отрицательных температур аппараты оснащены жалюзийными устройствами с пневматическими приводами. Управление положением жалюзи автоматизировано на основе показаний датчиков температуры наружного воздуха и концевых выключателей, что позволяет точно регулировать работу аппарата в условиях низких температур.
Технические характеристики
Параметры | АВО орошения колонны продувки | АВО - Конденсатор паров колонны продувки |
|---|---|---|
Среда | Кубовый остаток продувочной колонны | Пары верхнего продукта емкости продувок |
Температура на входе | 224,6 oС | 155,6 oС |
Температура на выходе | 144 oС | 65 oС |
Температура пропарки | 198 oС | 198 oС |
Расчетная температура | 400 oС | 400 oС |
Тип оребрения | Навитая алюминиевая лента, завальцованная в канавку (тип G), Aluminium 1060 | Навитая алюминиевая лента, завальцованная в канавку (тип G), Aluminium 1060 |
Площадь поверхности одного аппарата (блока аппаратов) | 4682 м2 | 5288 (63456) м2 |
Тип привода | Прямой | Прямой |
