13 комплектов АВО для НПЗ
АВО предназначены для охлаждения орошения колонны продувки и для конденсации паров колонны продувки комплекса глубокой переработки нефти установки замедленного коксования.
АВО поставлено в блочно-модульном исполнении (блок теплообменных секций, вентиляторные блоки, система жалюзи с ручным приводом, двигатели, металлоконструкции, сопутствующее оборудование).
Проведена контрольная сборка аппаратов с комплексом приемо-сдаточных испытаний.
Изготовление оборудования выполнялось на базе технического проекта АО «ВНИИНЕФТЕМАШ».
Год реализации: 2024
Объем выполненных работ: Проектирование, изготовление, контрольная сборка, сборка в функциональные блоки, испытания, доставка до Заказчика
Поставленное оборудование: Аппараты воздушного охлаждения, 13 комплектов
Отрасль: Нефть и газ
Объект: Комплекс глубокой переработки нефти. Установки замедленного коксования
Поставленная задача
- Изготовление и поставка АВО на базе технического проекта АО «ВНИИНЕФТЕМАШ» для комплекса глубокой переработки нефти Установки Замедленного Коксования в рамках нового строительства.
- Высокая расчетная температура продукта 400 0С с применением оребрения типа G.
Решение Машимпэкс
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ
Поставленное решение полностью соответствует требованиям заказчика, изготовление проводилось на основании согласованной РКД и проходило инспекционный контроль АО «ВНИИНЕФТЕМАШ» согласно утвержденным планам проверок и испытаний.
ОРЕБРЕНИЕ
Навитая алюминиевая лента, завальцованная в канавку (тип G), Aluminium 1060.

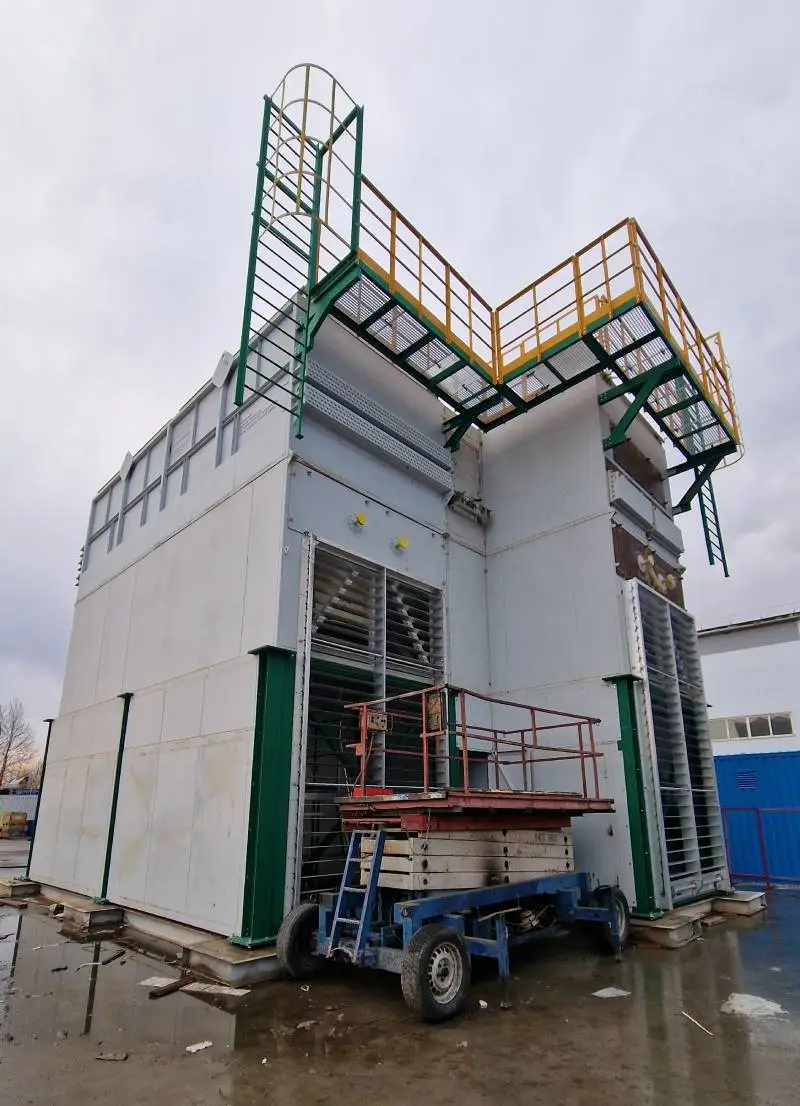

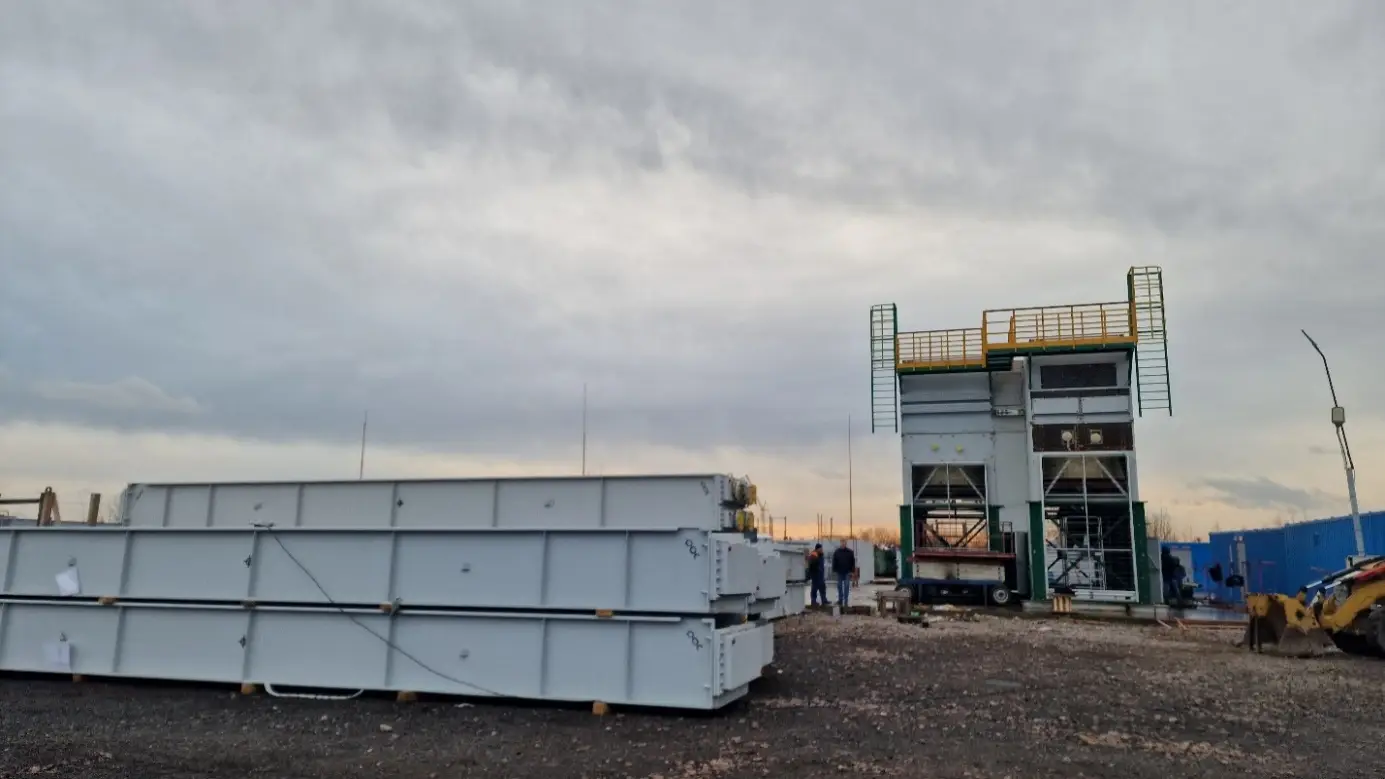

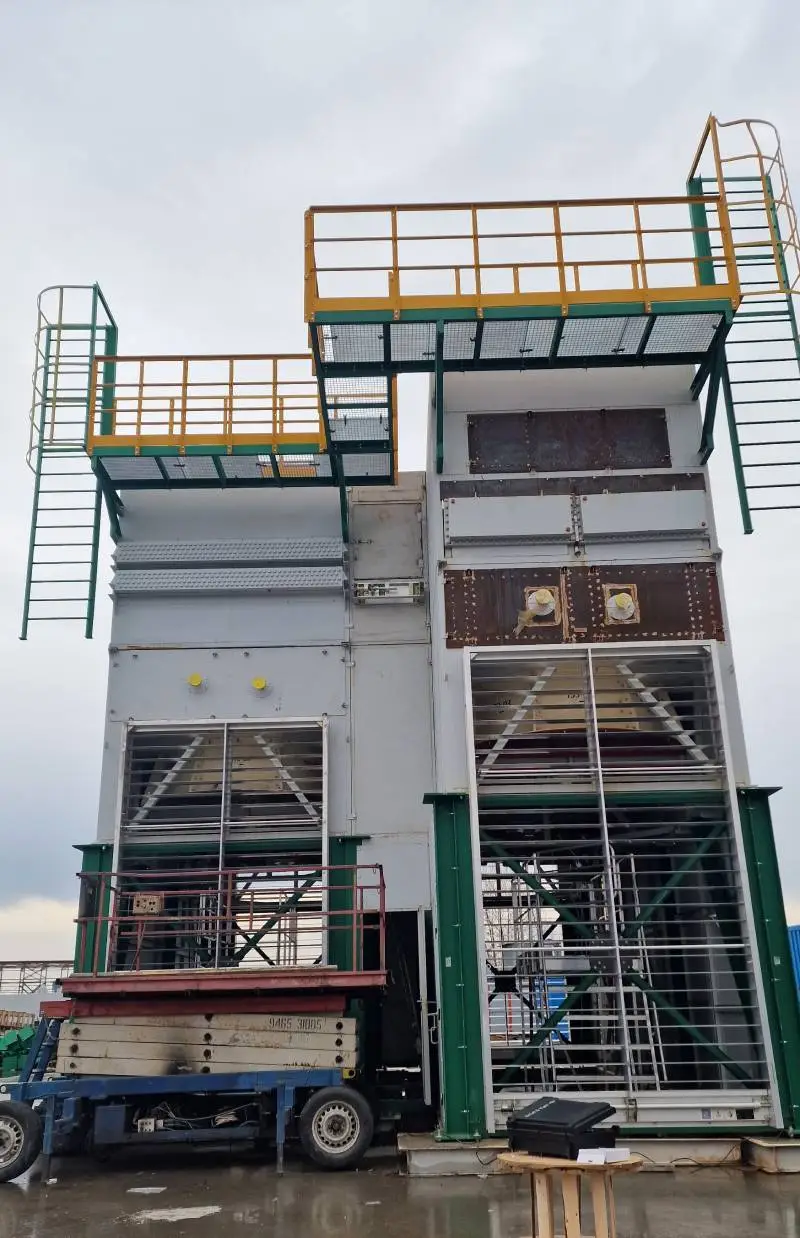

КОНТРОЛЬНАЯ СБОРКА И ИСПЫТАНИЯ

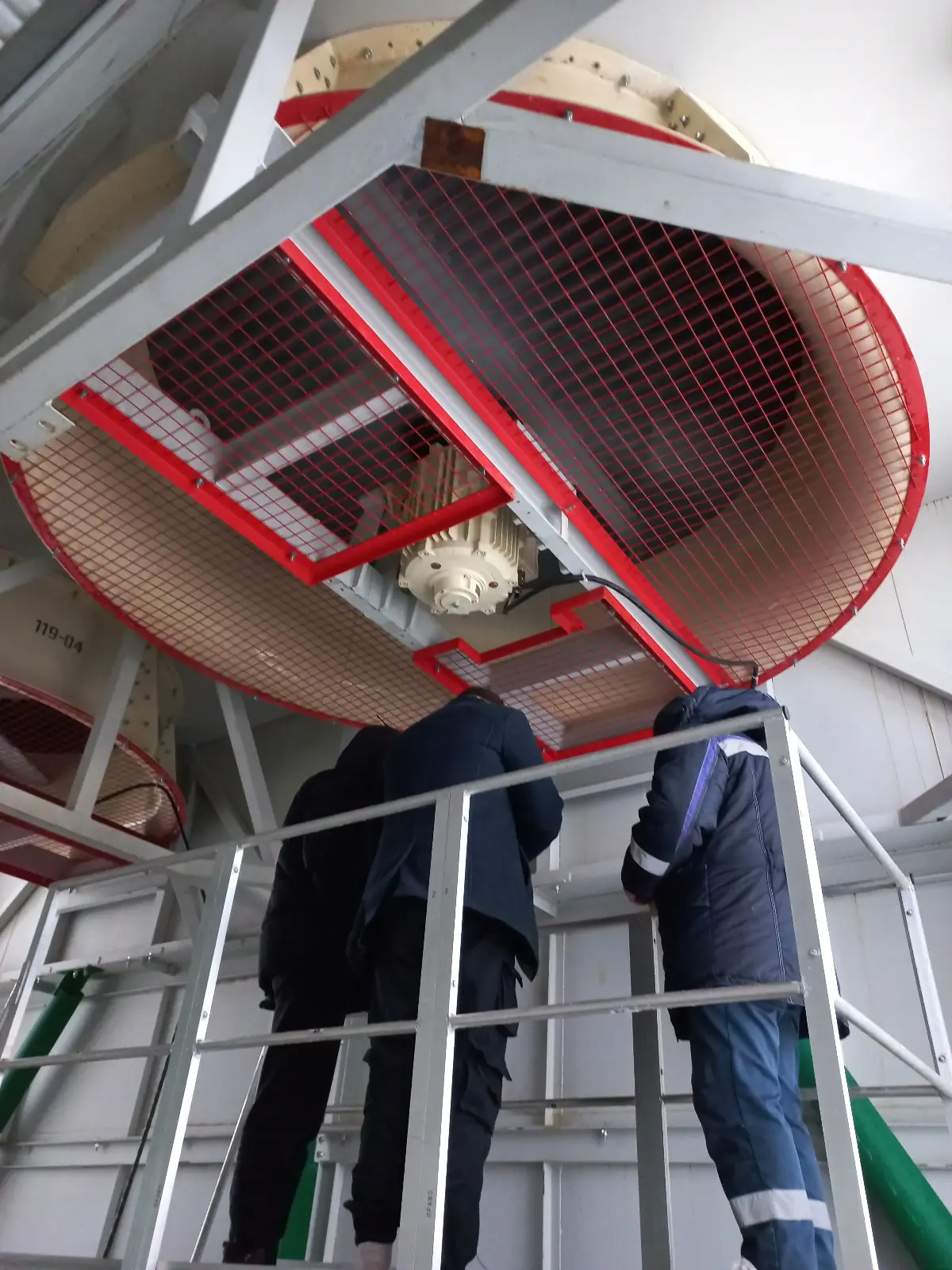

Проведена контрольная сборка и испытания совместно с представителями заказчика, АО «ВНИИНЕФТЕМАШ». А так-же выполнены исследования акустических, вибрационных характеристик, характеристик расхода воздуха при содействии аттестованных специалистов независимой организации НИИ ЭМ МГТУ им. Н.Э. Баумана.
Технические характеристики
Параметры | Охлаждаемая среда | Конденсируемая среда |
|---|---|---|
Среда | Кубовый остаток продувочной колонны | Пары верхнего продукта емкости продувок |
Температура на входе | 224,6 оС | 155,6 оС |
Температура на выходе | 144 оС | 65 оС |
Температура пропарки | 198 оС | 198 оС |
Расчетная температура | 400 оС | 400 оС |
Тип оребрения | Навитая алюминиевая лента, завальцованная в канавку (тип G), Aluminium 1060 | Навитая алюминиевая лента, завальцованная в канавку (тип G), Aluminium 1060 |
Площадь поверхности | 4682 м2 | |
одного аппарата/блока аппаратов | Прямой | Прямой |
Тип привода |
