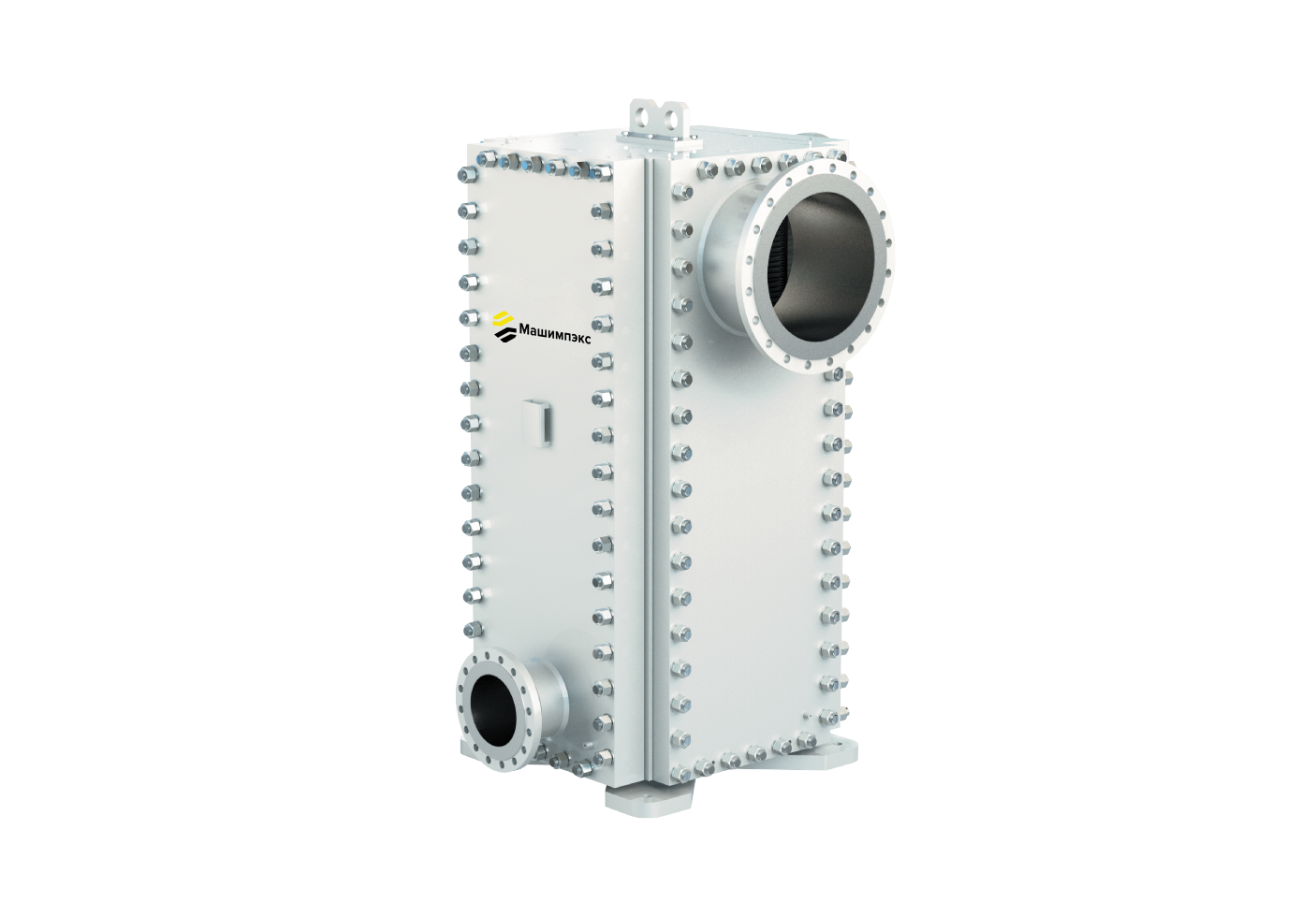

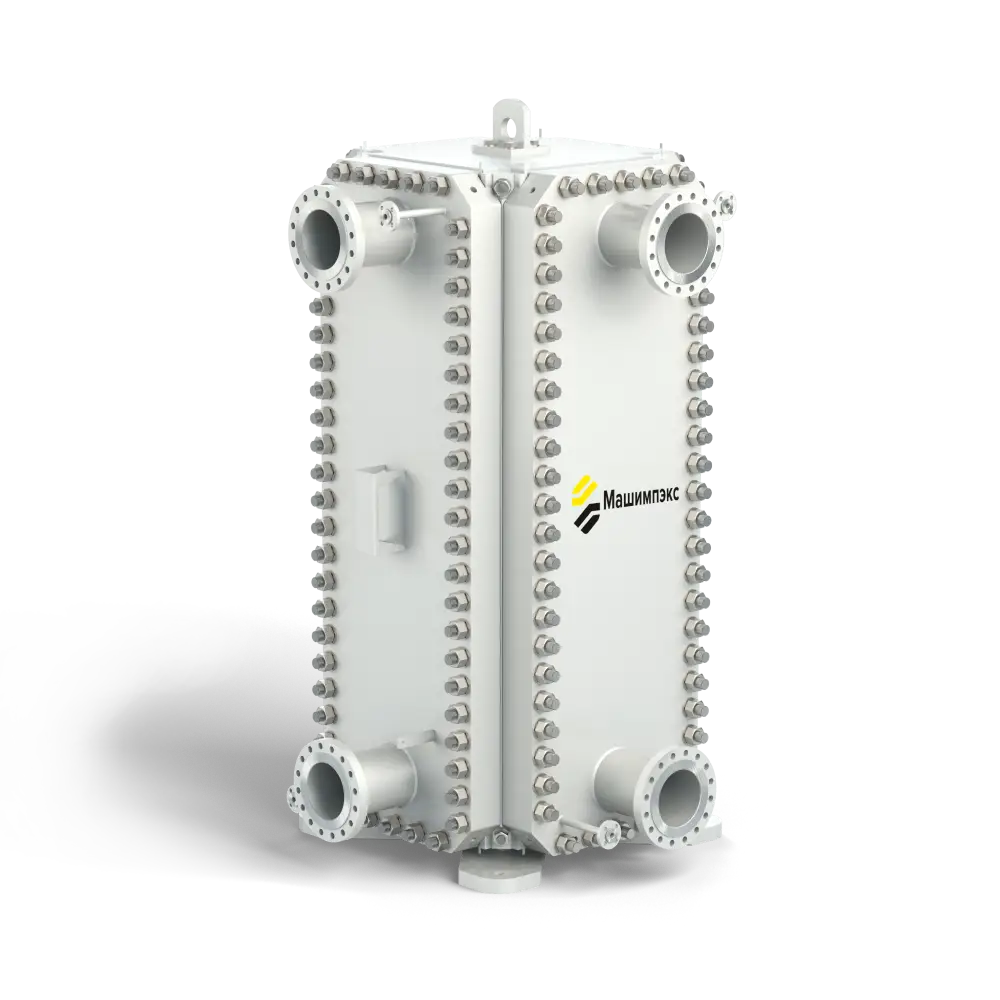

Сварные пластинчатые теплообменники
Наши сварные пластинчатые теплообменники обеспечивают высокую производительность благодаря компактной конструкции, высоким коэффициентам теплопередачи и низким инвестиционным затратам. Преимущества конструкции важны в областях, где в дополнение к производительности имеет место высокая эксплуатационная нагрузка. Каждая серия имеет свои специфические преимущества и области применения.
Характеристики
Диапазон температур: от -50°C до 400 °C
Материалы пластин: AISI 316L, SMO 254, C 276, Titan и другие
Рабочее давление: от вакуума до 50 бар изб.
Преимущества
Большой опыт поставок
Произведено и поставлено более 400 сварных пластинчатых теплообменников для предприятий различных отраслей промышленности.
Высокие стандарты производства
Производственная площадка Машимпэкс сертифицирована на соответствие INTI.QS.PS.40-01-2026-002 и регулярно проходит инспекционные контроли заказчиков нефтегазовой и атомной отраслей.
Проектирование по требуемым стандартам
Оборудование проектируется в соответствии с российскими и зарубежными стандартами: ГОСТ, ПБ, ASME, API, корпоративным стандартам ведущих компаний различных отраслей.
Собственное ПО для теплогидравлических расчетов
Точность расчетов теплообменного оборудования, выполненных при помощи нашего программного обеспечения, подтверждена многолетним опытом эксплуатации оборудования на объектах со сложнейшими применениями и средами.
Общая информация
Типоразмер | Размер пластины, мм | Максимальная высота, мм | Размеры присоединений | Максимальное количество пластин, шт. |
|---|---|---|---|---|
ВТ20 | 200х200 | 818 | 50-150 DN | 100 |
ВТ30 | 300х300 | 1643 | 50-250 DN | 200 |
ВТ40 | 400х400 | 1824 | 50-300 DN | 240 |
ВТ50 | 500х500 | 2092 | 50-400 DN | 300 |
ВТ75 | 750х750 | 3386 | 80-600 DN | 500 |
ВТ120 | 1200х1200 | 3586 | 150-900 DN | 520 |
раскрыть таблицу полностью
Модернизация и обслуживание

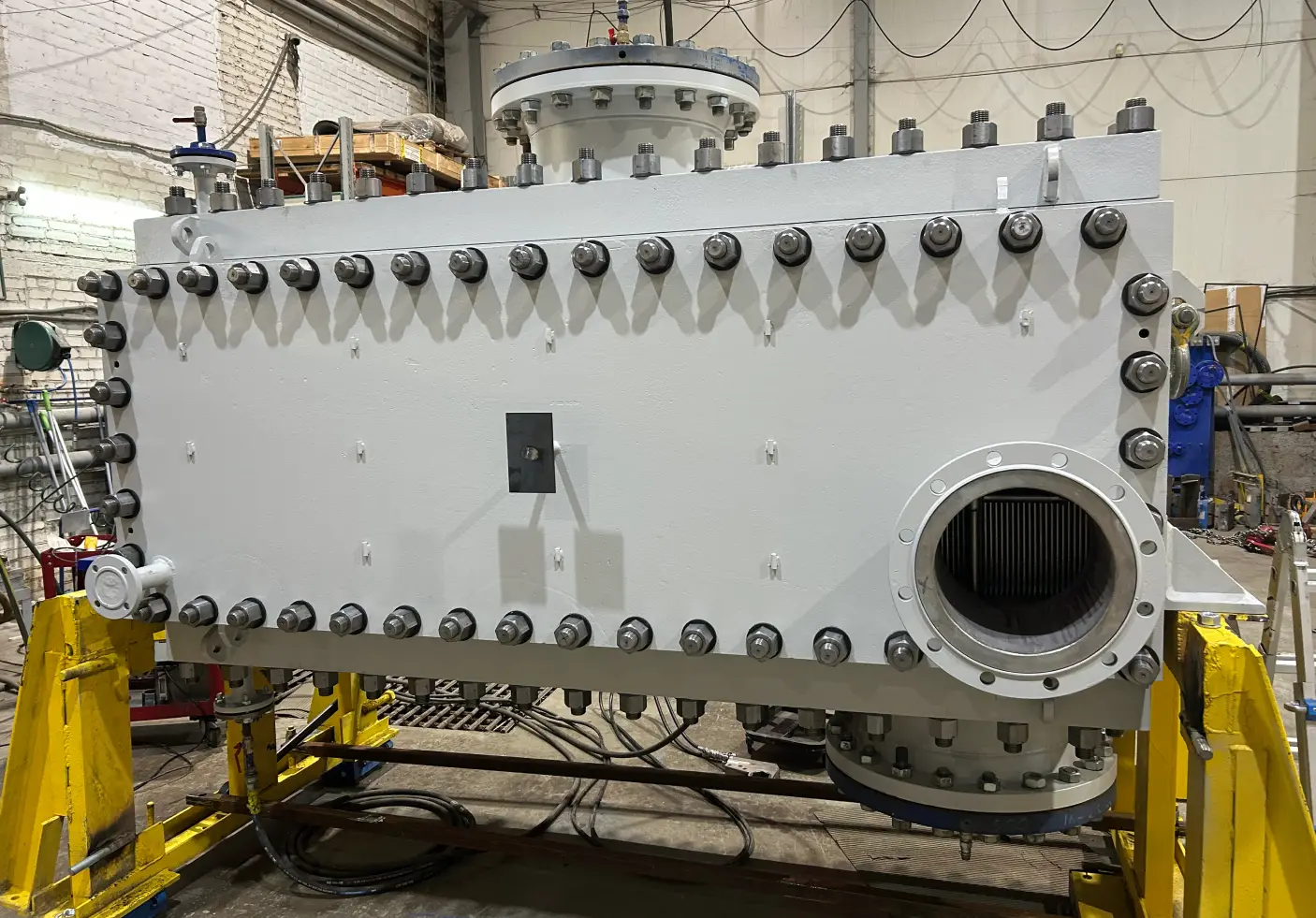

Сварные пластинчатые теплообменники применяются
в основном, на объектах со технологическими режимами эксплуатации/работы и требуют квалифицированного обслуживания, ремонта и модернизации.
Компания Машимпэкс предлагает решение – от сервисного обслуживания до полной модернизации сварных пластинчатых теплообменников собственного производства: Машимпэкс, Kelvion и GEA.
Мы также успешно выполняем проекты по замене пакета пластин сварных пластинчатых теплообменников сторонних производителей.
В зависимости от потребностей заказчиков работы включают в себя:
- Вывоз старых теплообменников
- Разборка и дефектовка, анализ причин возникновения неисправностей на старых пакетах пластин
- Проектирование и выпуск технической документации;Изготовление новых пакетов пластин
- Пескоструйная обработка и доработка старых крышек, замена крепежа, уплотнений, нанесение новой облицовки, покраска и повторная сборка
- Гидроиспытания
- Доставка модернизированных теплообменников Заказчику
Варианты исполнения

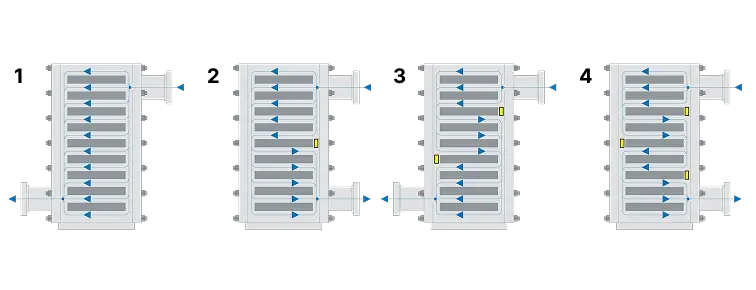

МНОГОХОДОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ
Возможность реализации нескольких различных многоходовых вариантов исполнения обеспечивает идеальную адаптацию конструкции теплообменника к требованиям заказчика по теплопроизводительности и перепадам давления:
- Одноходовая конструкция
- Двухходовая конструкция
- Трехходовая конструкция
- Четырехходовая конструкция

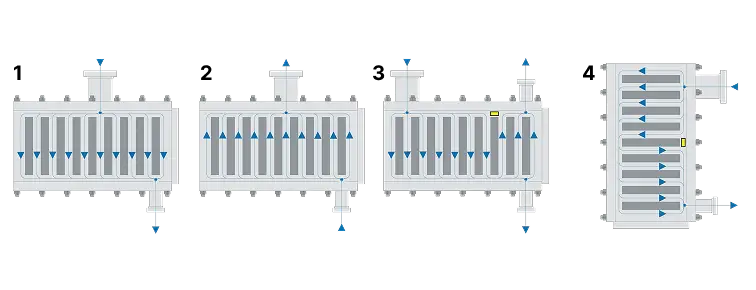

СПЕЦИАЛИЗИРОВАННЫЕ ВАРИАНТЫ ДЛЯ РАЗЛИЧНЫХ СФЕР ПРИМЕНЕНИЯ
Различные варианты ориентации в сочетании со специально подобранным числом ходов обеспечивают создание наилучших решений для практически любых возможных требований заказчиков:
- Горизонтальная для конденсации
- Горизонтальная для испарения
- Горизонтальная (2 выхода) для сепарации или конденсации при работе с инертным газом
- Вертикальная для жидкостно-жидкостных и многоходовых конденсаторов и испарителей
