РАЗБОРНЫЕ ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ

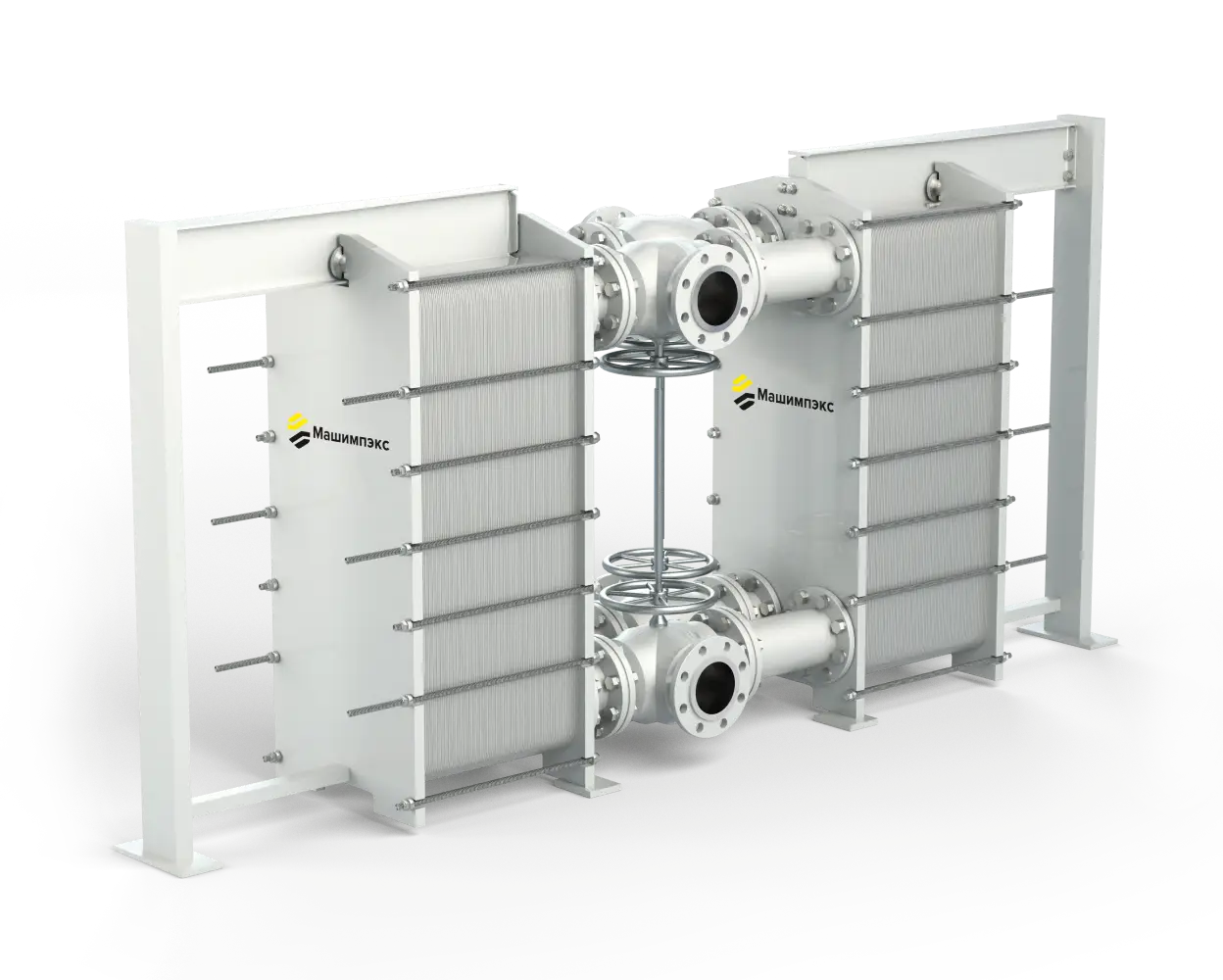

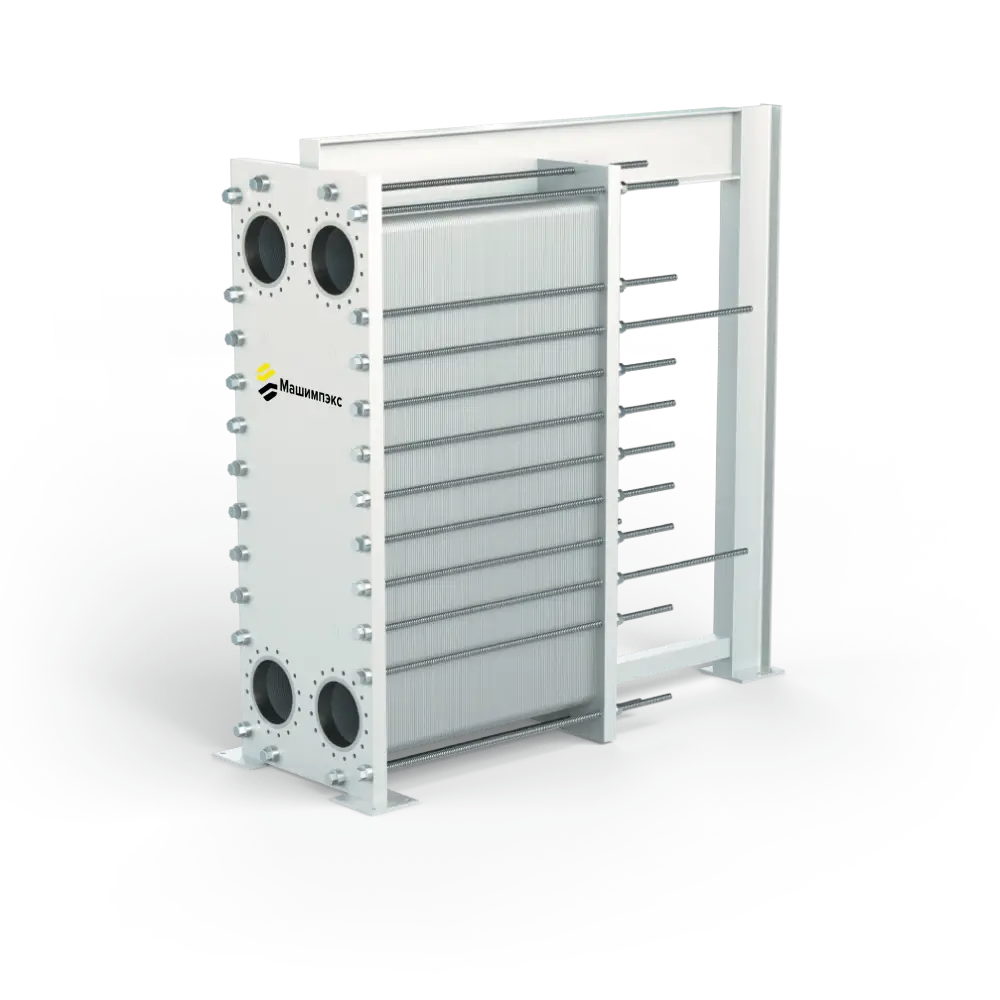

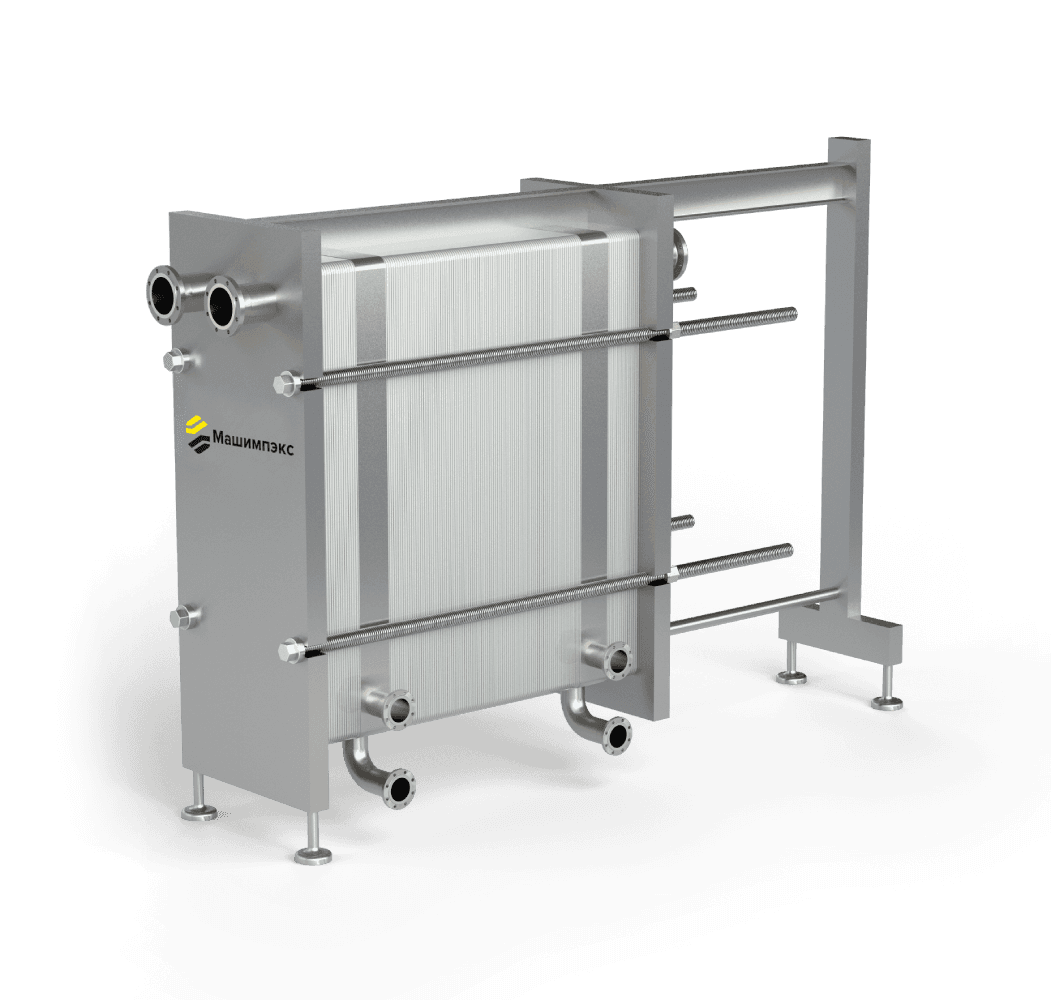

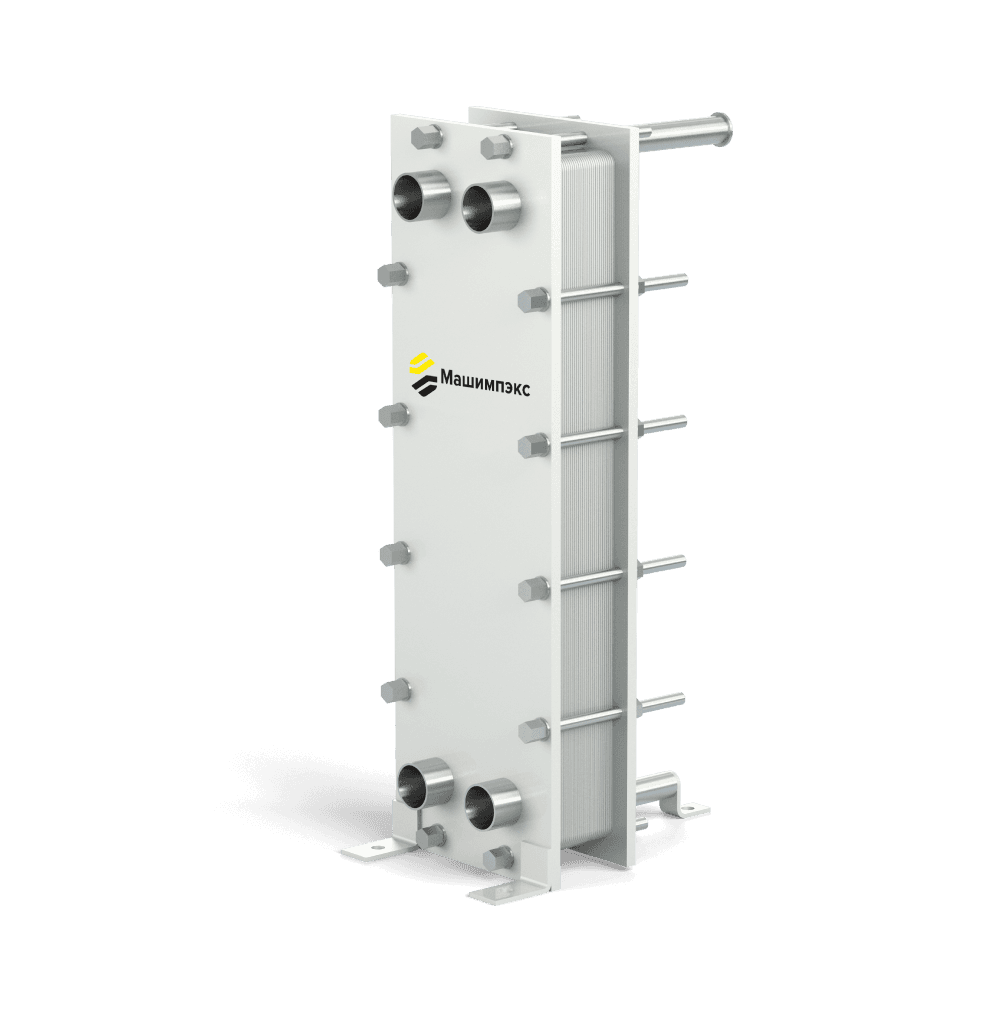

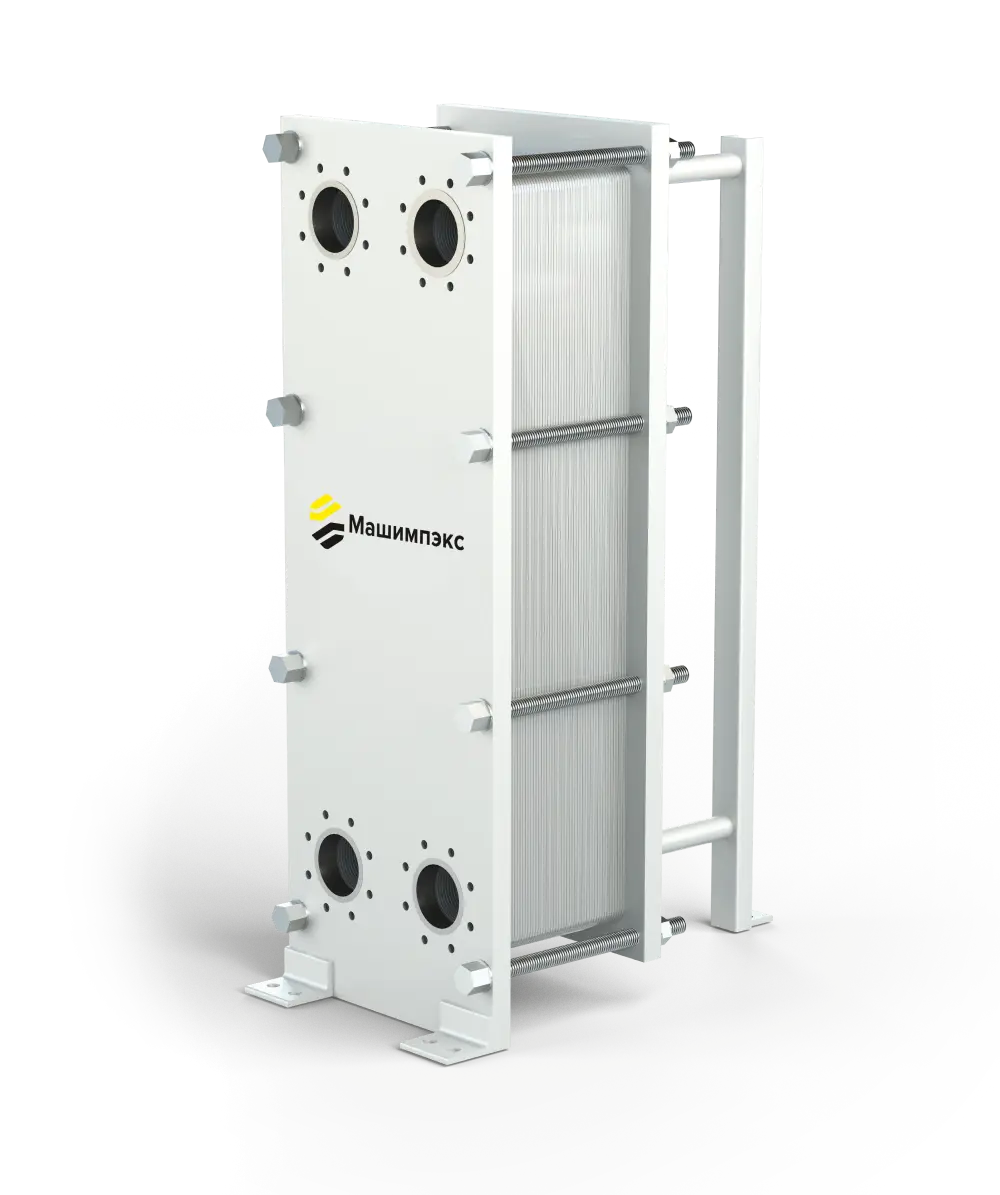

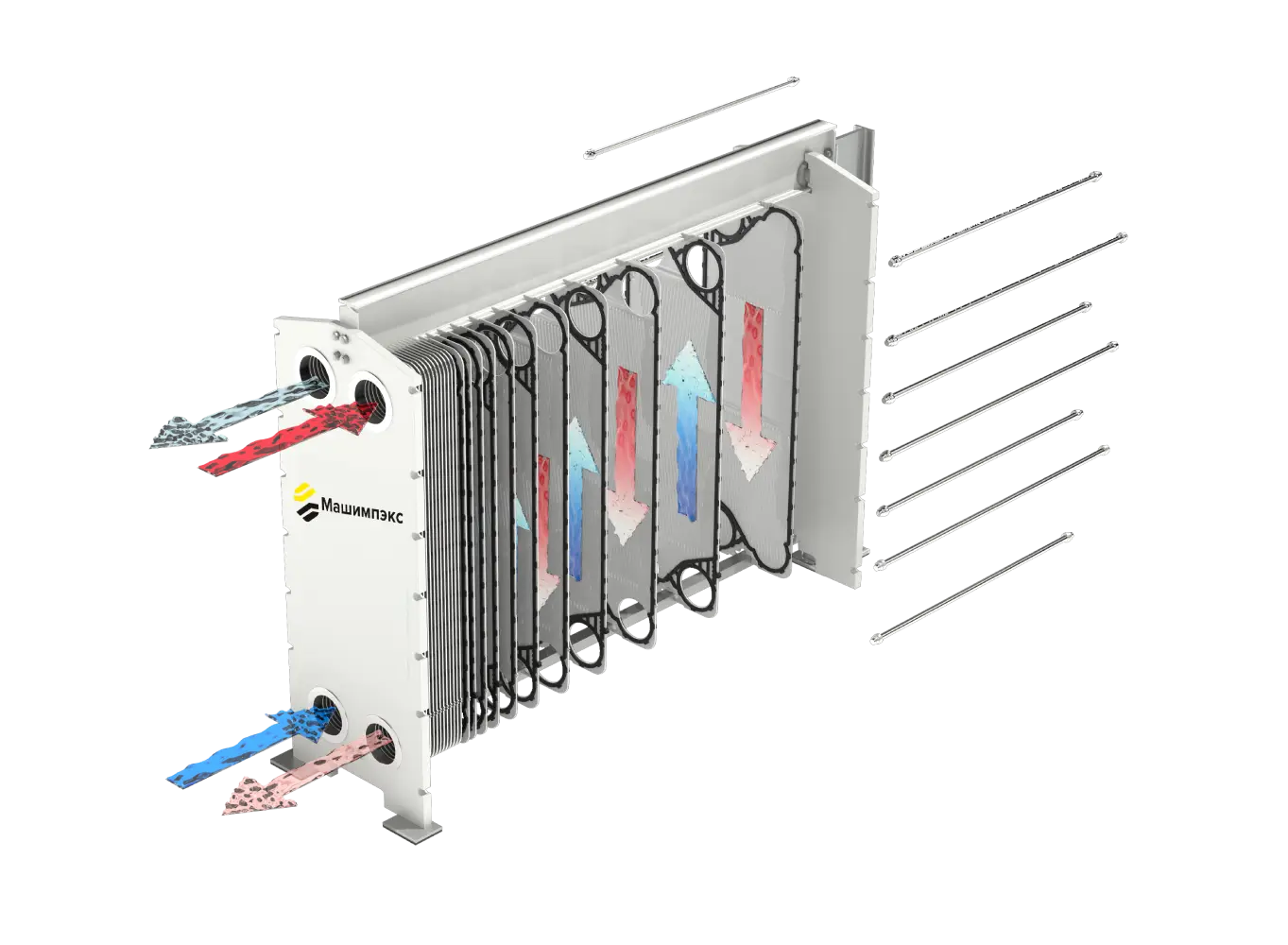

Разборные теплообменники обеспечивают высокоэффективную теплопередачу и универсальность. Удобство обслуживания и монтажа, а также разборная конструкция с уплотнениями облегчают и ускоряют техническое обслуживание и очистку. Если параметры Вашего технологического процесса изменятся, то наш аппарат может быть адаптирован к новым условиям эксплуатации. Разнообразие типоразмеров пластин, диаметров присоединений, типов рифления и доступных материалов позволяет нам предложить индивидуальное и экономичное решение Вашей задачи теплообмена.
Характеристики
Диапазон давления: от -1 до 30 бар
Диапазон температур: от -35 °C до +200 °C
Материалы пластин: AISI 304, AISI 316, AISI 904L, SMO 254, C276, Nickel 201, Titan и другие
Материалы уплотнений: NBR, EPDM, FKM, CR (Neoprene)
Присоединения: от DN25 до DN500
Преимущества
Для всех типов пластин одна рама
Даже в случае изменения рабочих параметров или среды Вы можете использовать существующую универсальную раму для любых пластин серии N, для различных типов и разного их количества.
Конструкция пластин Optiwave
Эксклюзивный рисунок рифления позволяет потоку равномерно распределяться по поверхности пластины, повышая эффективность теплообмена, в то же время снижая скорость загрязнения пластин
Система самопозиционирования PosLoc
Обеспечивает самовыравнивание и плотное прилегание пластин. Система PosLoc практически исключает отклонение пластин в пакете, даже в случае смещения рамы и после многократного обслуживания.
Уплотнения EcoLoc
Уплотнения идеально сочетаются с пластинами для обеспечения безотказной работы. Отверстия с развальцованными краями обеспечивают надежную фиксацию уплотнений в требуемом положении и предотвращают повреждение фиксирующего выступа.
Общая информация
Типоразмер | ДУ | Высота Теплообменника, мм | Ширина теплообменника, мм | Длина теплообменника, мм (мин\макс) | Площадь теплообмена одной пластины, м2 | Материал пластин |
|---|---|---|---|---|---|---|
NT25M | 25 | 570 | 180 | 280 / 515 | 0,047 | AISI 316, AISI 316L, 254SMO, Titan |
NT50T | 50 | 670 | 323 | 429 / 1012 | 0,068 | AISI 304, AISI 316, AISI 316L, 254 SMO, Titan |
NT50M | 50 | 1020 | 323 | 429 / 1012 | 0,169 | AISI 304, AISI 316, AISI 316L, 254 SMO, Titan |
NT50X | 50 | 1390 | 323 | 429 / 1012 | 0,27 | AISI 304, AISI 316, AISI 316L, 254 SMO, Titan |
NT80M | 80 | 1178 | 380 | 545 / 3910 | 0,29 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, Nickel 201, C276, Titan |
NT100T | 100 | 1110 | 540 | 545 / 3385 | 0,27 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, Nickel 201, C276, Titan |
NT100M | 100 | 1596 | 540 | 545 / 3385 | 0,475 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, Nickel 201, C276, Titan |
NT100X | 100 | 1922 | 540 | 545 / 3385 | 0,68 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, Nickel 201, C276, Titan |
NT150S | 150 | 1507 | 640 | 830 / 4000 | 0,57 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, C276, Titan |
NT150L | 150 | 2144 | 640 | 830 / 5500 | 0,87 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, C276, Titan |
NT250S | 250 | 2179 | 895 | 890 / 4100 | 1,01 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, C276, Titan |
NT250M | 250 | 2476 | 895 | 890 / 4100 | 1,27 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, C276, Titan |
NT250L | 250 | 2773 | 895 | 1190 / 4700 | 1,53 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, C276, Titan |
NT350S | 350 | 2814 | 1135 | 1460 / 6100 | 1,56 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, Titan |
NT350M | 350 | 3151 | 1135 | 1460 / 6100 | 1,99 | AISI 304, AISI 316, AISI 316L, AISI 904L, 254 SMO, Titan |
раскрыть таблицу полностью
Серии пластин
Серия | Особенность | Глубина рифления | Доступность материалов | Максимальное давление | Максимальный размер частиц |
|---|---|---|---|---|---|
NT | Универсальный тип | средняя | 0,8 мм | ||
VT | Надежность | средняя | 1 мм | ||
LWC | Кассеты, сваренные лазером | средняя | 0,8 мм | ||
NX | Высокая эффективность | узкая | 0,3 мм | ||
NP | Высокая производительность | узкая | 0,3 мм | ||
NH | Высокое давление | средняя | 0,8 мм | ||
ND | Двойная стенка | средняя | 0,8 мм | ||
NL | Увеличенная ширина канала | средняя | 1 мм | ||
NW | Широкий канал | широкая | 6 мм | ||
NF | Свободный канал Free Flow | широкая | 3 / 6 мм (диаметр / длина волокон) | ||
CT | Пластина испарителя | средняя | 3 мм |
раскрыть таблицу полностью
Серии пластин

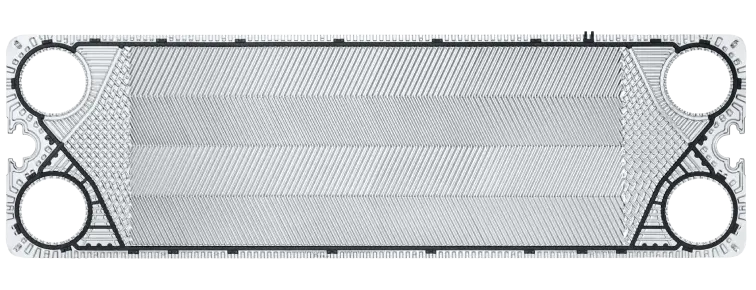

Серия Пластин NT
Универсальная пластина для любых применений
Маркировка NT обозначает концепцию использования новых технологий в производстве пластин (New Technology). Будучи самым универсальными нашими пластинами, серия NT подходит практически для любых применений.
Области применения

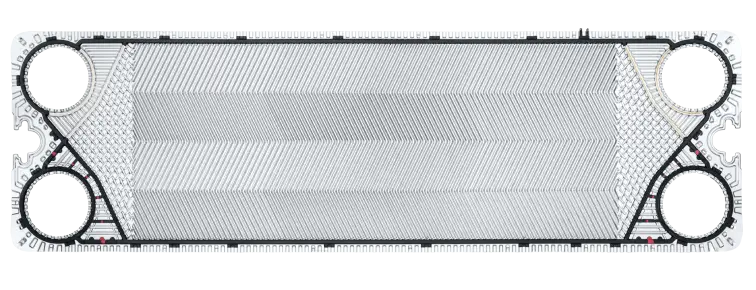

СЕРИЯ ПЛАСТИН LWC
ДЛЯ АГРЕССИВНЫХ СРЕД
Кассеты, сваренные при помощи лазера (Laser Welded Cassette), объединяют в себе преимущества сварной конструкции и разборных пластинчатых теплообменников: легкий доступ к каналам по стороне одной из сред.
Области применения

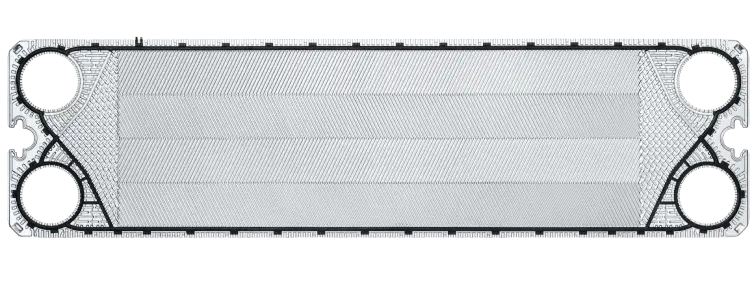

СЕРИЯ ПЛАСТИН NX
ДЛЯ НАИБОЛЬШЕЙ ЭФФЕКТИВНОСТИ
Серия пластин NX c очень узким каналом (New eXtra) была специально разработана для высокоэффективных систем отопления и систем охлаждения, процессов с очень низким значением средней разности температур и, соответственно, с большими значениями NTU. Данные пластины наиболее эффективны и выдерживают наибольшие давления.
Области применения

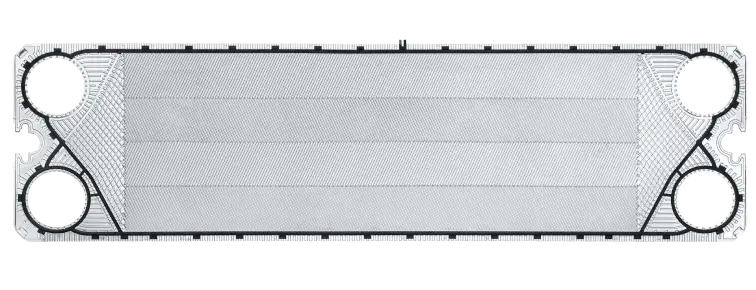

СЕРИЯ ПЛАСТИН NP
ДЛЯ ВЫСОКОЙ ПРОИЗВОДИТЕЛЬНОСТИ
Новая серия пластин NP (New Performance) возвела теплообмен на новый уровень. Наивысшая эффективность в сочетании с устойчивостью к высоким давлениям - идеальное решение для центров обработки данных или высотных зданий. Выдерживают крайне высокие испытательные давления до 42 бар (изб.).
Области применения

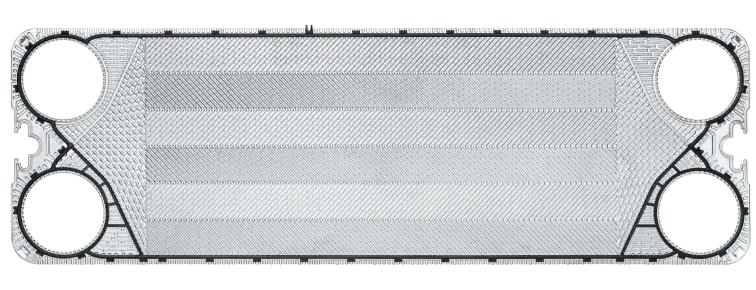

СЕРИЯ ПЛАСТИН NH
ДЛЯ ВЫСОКИХ ДАВЛЕНИЙ
Серия пластин NН для высоких давлений (New High) со специально адаптированным шевронным рифлением сочетает в себе устойчивость к высоким давлениям с доступностью использования специальных материалов пластин. Таким образом, эта серия - лучший выбор для нефтегазовой или химической промышленности.
Области применения

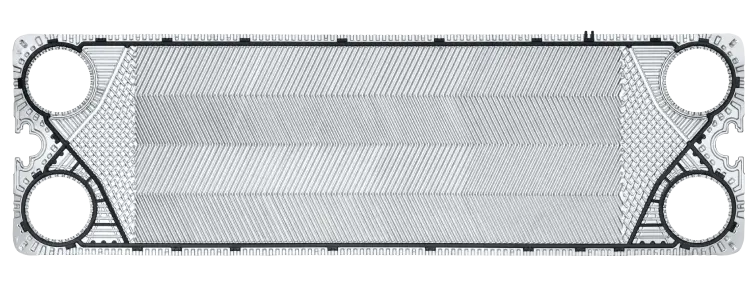

СЕРИЯ ПЛАСТИН ND
ДЛЯ МАКСИМАЛЬНОЙ БЕЗОПАСНОСТИ
Благодаря новой пластине c двойной стенкой серии ND (New Double-wall) мы смогли создать крайне надежный вариант разборного пластинчатого теплообменника. Две очень тонкие пластины, сваренные друг с другом по портам, создают узкий канал, куда попадает среда в случае протечки.
Области применения

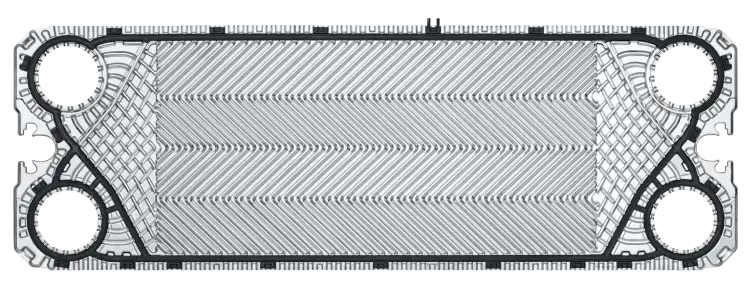

СЕРИЯ ПЛАСТИН NL
ДЛЯ ОЧЕНЬ ВЯЗКИХ СРЕД И СРЕД, ТРЕБУЮЩИХ БЕРЕЖНОЙ ОБРАБОТКИ
Новая серия пластин с увеличенной глубиной рифления — более 4 мм (New Large gap) — для равномерного и бережного распределения чувствительных сред.
Области применения

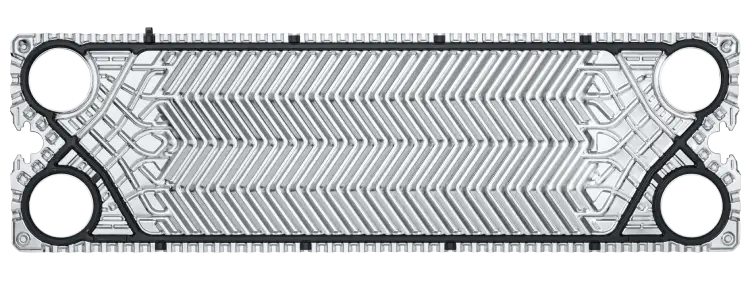

СЕРИЯ ПЛАСТИН NW
ИДЕАЛЬНО ДЛЯ СРЕД, СОДЕРЖАЩИХ МЕХАНИЧЕСКИЕ ПРИМЕСИ
Новая серия пластин NW (New Wide gap) c широким каналом предлагает шевронное рифление с глубиной до 10 мм, которое обеспечивает бесперебойную работу аппарата без забивания каналов, даже если среды содержат механические примеси.
Области применения

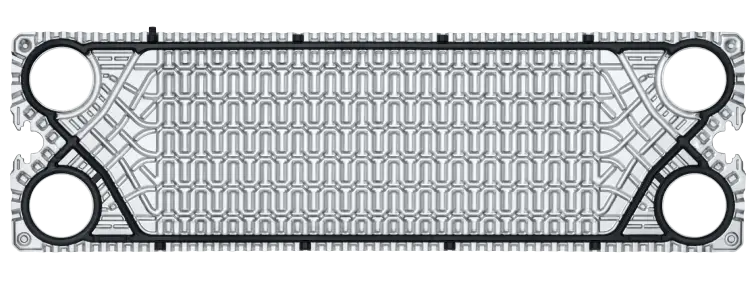

СЕРИЯ ПЛАСТИН NF
СЕРИЯ «FREE FLOW» ДЛЯ СРЕД, СОДЕРЖАЩИХ ВОЛОКНА И МЕХАНИЧЕСКИЕ ЧАСТИЦЫ
Новая серия пластин NF «Free Flow» (New Free flow) со специальным рифлением типа «стиральной доски» и шириной каналов до 10 мм идеально подходит для сред с примесями в виде волокон и механических включений. Рекомендуется к применению в сахарной и целлюлозно-бумажной промышленности, где проблематична установка разборных пластинчатых теплообменников со стандартным рифлением.
Области применения

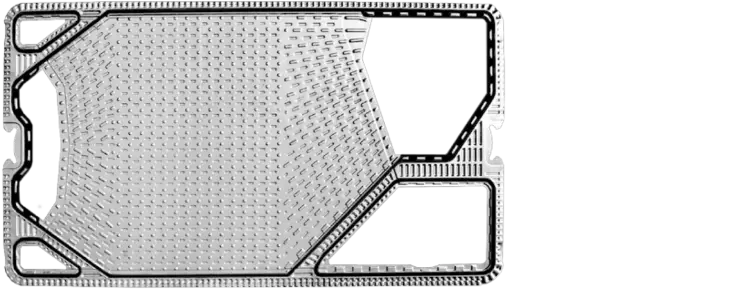

СЕРИЯ ПЛАСТИН CT
ДЛЯ ПРОЦЕССОВ ИСПАРЕНИЯ
Пластины серии ConciTherm обладают оптимизированным луночным рифлением для высокопроизводительных испарителей с восходящей пленкой, которые обычно используются в сахарной промышленности или в бустер-компрессорах в комбинации с испарителями трубного типа.
Области применения
