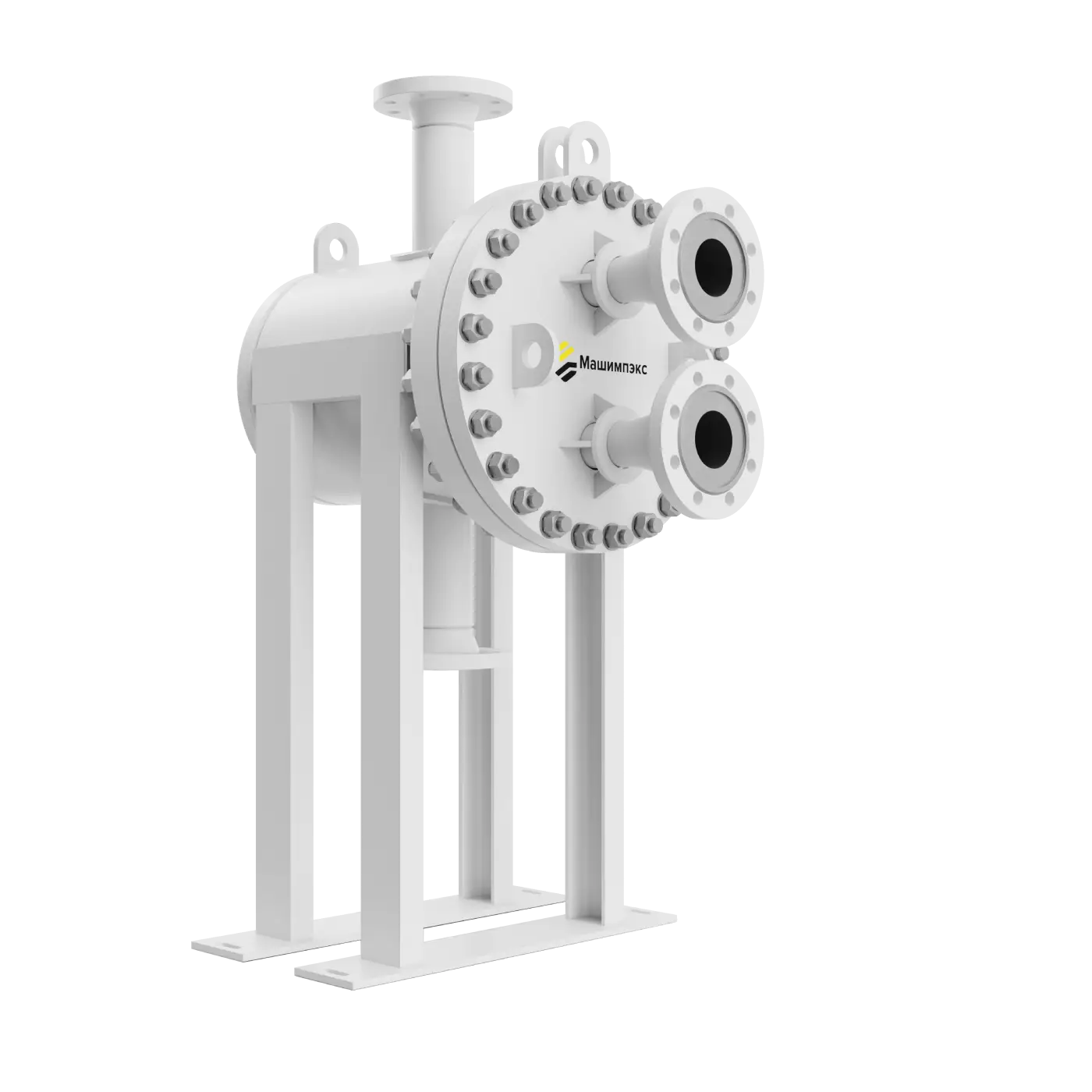

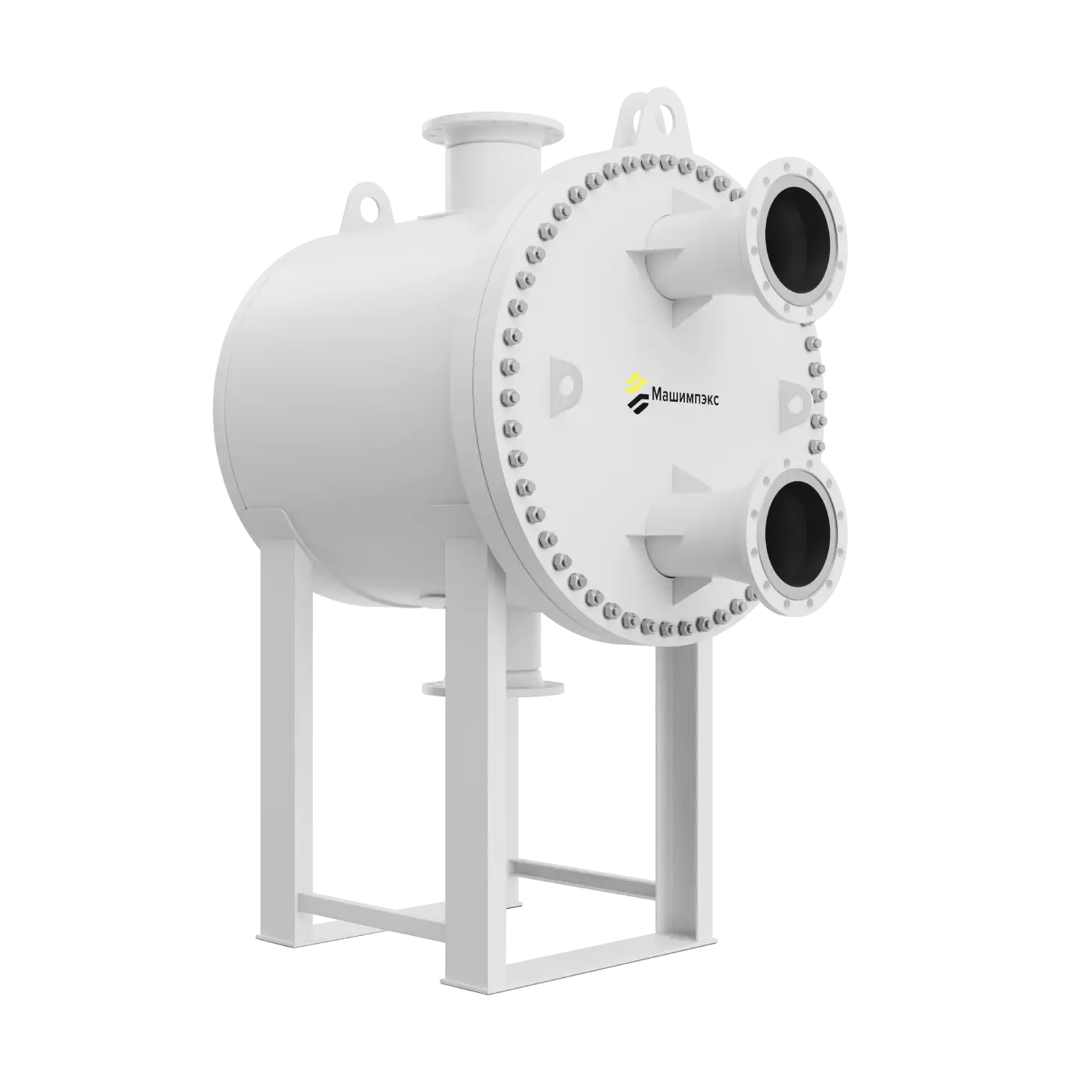

Кожухопластинчатые теплообменники
Cварные кожухопластинчатые теплообменники совмещают в себе все преимущества пластинчатого и кожухотрубного теплообменников и являются надёжными, компактными устройствами без уплотнений между пластинами. Они характеризуются высоким коэффициентом теплопередачи и хорошей стойкостью к высоким температурам и давлениям. Конструкция может быть полностью сварной или со съемной крышкой, что позволяет вынимать пакет пластин для осмотра и чистки.
Характеристики
Материал кожуха: Углеродистая или нержавеющая сталь
Материал пластин: AISI 316L, AISI 304, C-276, SMO254, Titan и др.
Присоединения: от DN15 до DN800
Рабочая температура: От -196 °C до 900 °C
Рабочее давление: от вакуума до 50 бар изб.
Преимущества
Большой опыт поставок
Произведено и поставлено более 300 кожухопластинчатых теплообменников для предприятий различных отраслей промышленности.
Высокие стандарты производства
Производственная площадка Машимпэкс сертифицирована на соответствие INTI.QS.PS.40-01-2026-002 и регулярно проходит инспекционные контроли заказчиков нефтегазовой и атомной отраслей.
Проектирование по требуемым стандартам
Оборудование проектируется в соответствии с российскими и зарубежными стандартами: ГОСТ, ПБ, ASME, API, корпоративным стандартам ведущих компаний различных отраслей.
Собственное ПО для теплогидравлических расчетов
Точность расчетов теплообменного оборудования, выполненных при помощи нашего программного обеспечения, подтверждена многолетним опытом эксплуатации оборудования на объектах со сложнейшими применениями и средами.
Общая информация
Типоразмер | ДУ | Диаметр пластин, мм | Толщина пластин, мм | Площадь теплообмена одной пластины, м2 | Максимальное количество пластин |
|---|---|---|---|---|---|
Р 100 | 25 | 120 | 0,8-1,2 | 0,017 | 100 |
Р 200 | 25 | 190 | 0,8-1,2 | 0,028 | 180 |
Р 350 | 50 | 320 | 0,7-1,5 | 0,079 | 400 |
Р 500 | 80 | 454 | 0,7-1,5 | 0,16 | 600 |
Р 600 | 100 | 562 | 0,7-1,5 | 0,26 | 600 |
Р 750 | 150 | 740 | 0,8-1,5 | 0,43 | 800 |
Р 1000 | 200 | 980 | 0,8-1,5 | 0,73 | 1000 |
раскрыть таблицу полностью
Специальное исполнение
Газовый теплообменник
Кожухопластинчатый теплообменник, предназначенный для нагрева и охлаждения различных газов. Патрубки увеличенного размера для входа и выхода газа располагаются по бокам теплообменника, что обеспечивает перекрестное направление движения потоков внутри теплообменника и способствует снижению гидравлического сопротивления в теплообменнике.
Парогенератор с паровым пространством
Специальное исполнение кожухопластинчатого теплообменника, предназначенного для испарения жидких сред в различных отраслях промышленности. Отличается корпусом увеличенного размера и размещенным внутри него пакета пластин. Пакет пластин находится в затопленном состоянии и нагревает испаряемую среду, а кожух увеличенного размера обеспечивает наличие дополнительного парового пространства внутри теплообменника.
